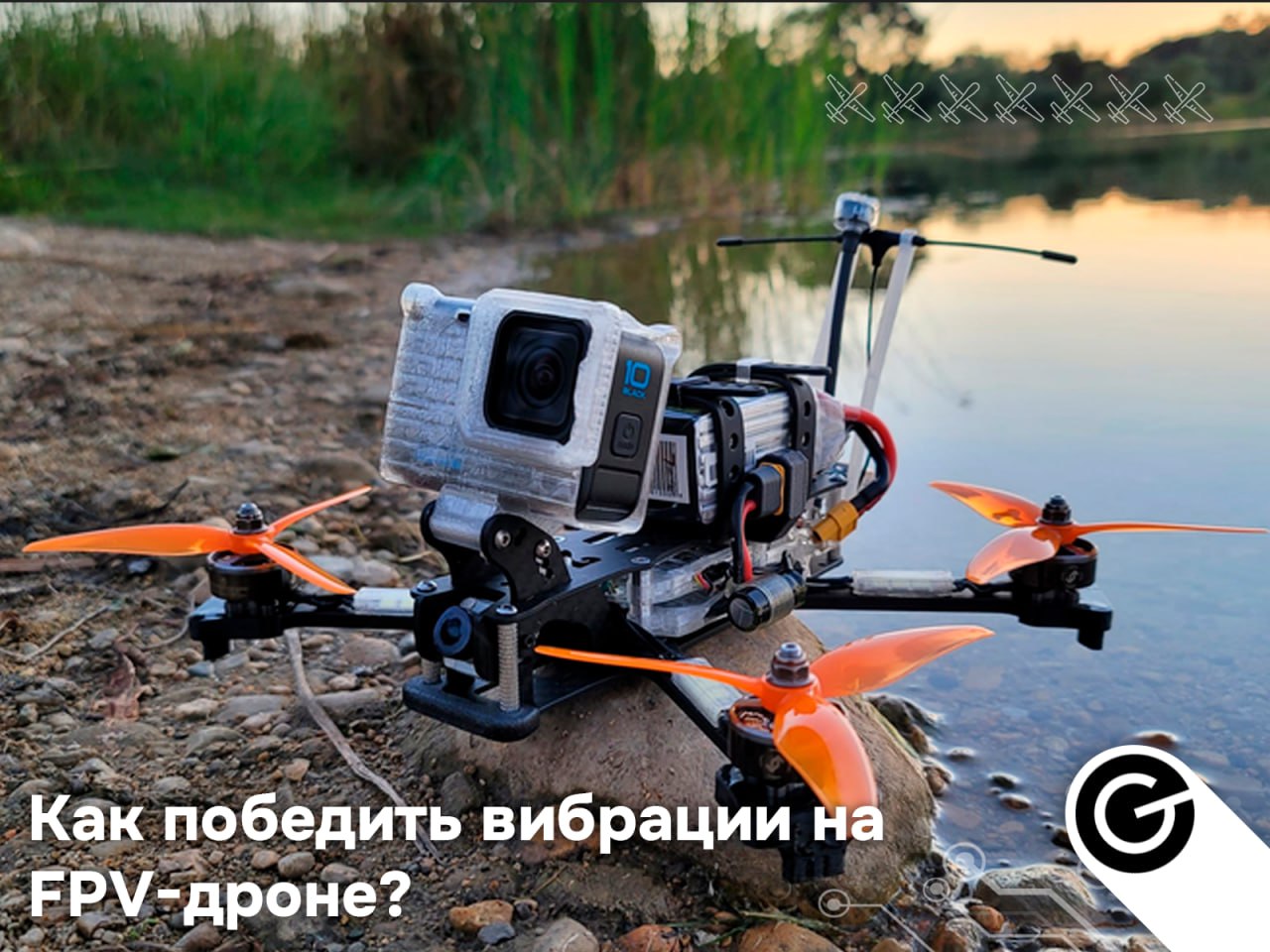

⚙️ Размещение компонентов FPV-дрона: как избежать вибраций
Вибрации — один из главных врагов стабильного полёта. Они вызывают помехи в картинке видеопередачи, сбивают PID-настройки, создают шум в гироскопе и сокращают срок службы электроники. Казалось бы, достаточно просто собрать дрон, но правильное размещение компонентов на раме — это половина успешной сборки. От того, где вы разместите полётный контроллер, как натянете провода, где положите батарею, зависит, будет ли ваш дрон летать гладко или трястись в воздухе. Давайте разберёмся в геометрии и физике правильной сборки.
⚖️ Первый принцип: центр масс и геометрический центр
Самый важный принцип при размещении компонентов — полётный контроллер должен находиться в центре масс дрона.
🎯 Правильное размещение (центр)
- FC находится в геометрическом центре: одинаковый вес впереди и сзади, слева и справа
- Результат: дрон ведёт себя предсказуемо, минимум паразитных колебаний
- PID-калибровка: настройки ловят быстрее, дрон отзывчив
- Видео: картинка стабильна, без артефактов от вибрационных шумов
- Долговечность: компоненты испытывают меньше механического стресса
❌ Неправильное размещение (смещение)
- FC ближе к одному краю: недобалансированное распределение веса
- Эффект: дрон "тянет" в сторону смещения, крен на поворотах неравномерный
- Помехи в видео: вибрации передаются неравномерно, картинка дрожит
- PID-трудности: P-коэффициент трясёт, I-слаб на одной оси
- Короткий срок: асимметричные нагрузки повреждают компоненты быстрее
Как проверить центр масс
- Полностью соберите дрон и установите батарею (это важно — батарея часто тяжелее FC)
- Найдите центр тяжести: положите дрон на две параллельные линейки или рейки так, чтобы он висел горизонтально
- Если дрон не балансируется в центре: переместите аккумулятор вперёд или назад, пока не будет идеальный баланс
- Для очень точной балансировки: используйте весы. Возьмите вес переднего луча и сравните с задним
📍 Полётный контроллер: мягкое крепление вместо жёсткого
Даже если FC находится в центре, способ его крепления критичен. Жёсткое крепление винтами передаёт все вибрации прямо в гироскоп.
🔴 Жёсткое крепление (Hard Mount)
- Метод: FC прикручивается винтами прямо к алюминиевой раме
- Плюсы: просто, дешево, компактно
- Минусы: каждая вибрация передаётся в гироскоп
- Результат: шум в видео, нестабильность полёта, трудная PID-калибровка
- Когда использовать: только на очень лёгких дронах с качественными компонентами
🟢 Мягкое крепление (Soft Mount)
- Метод: FC крепится на резиновые громметы или силиконовые прокладки
- Материалы: резиновые кольца, поролоновые подушки, силиконовые амортизаторы
- Плюсы: вибрации поглощаются, гироскоп чист
- Минусы: чуть выше, требует внимания при затяжке
- Результат: стабильное видео, мягкий контроль, долговечность
Как правильно монтировать FC с мягким креплением
- Используйте резиновые громметы: большинство современных FC поставляются с готовыми громметами под стойки
- Не перетягивайте винты: если слишком затянуть, громметы сдавятся и потеряют амортизирующие свойства
- Золотое правило: винт должен быть затянут так, чтобы он не шумел, но громмет оставался упругим
- Для микродронов: используйте поролоновую ленту (двусторонний скотч) вместо винтов — даже лучше поглощает вибрации
- Проверка: нажмите на FC пальцем — он должен слегка пружинить, а не быть жёстким
⚡ Регуляторы (ESC): размещение на лучах дрона
ESC — это второй источник вибраций после моторов (они греются, когда с них вытекает ток).
✅ Лучшее размещение ESC
- Где: на карбоновых лучах дрона, как можно ближе к моторам
- Почему здесь: вибрации от моторов гасятся на лучах до того, как достичь FC
- Расстояние: чем ближе к мотору, тем меньше вибрации передаётся в центр
- Крепление: мягким двусторонним скотчем или термоусадкой с амортизацией
- Провода: должны быть слегка провисающими, а не натянутыми
❌ Где НЕ размещать ESC
- На основной FC-платформе: вибрации идут прямо в центр
- Жёстко припаянные провода: передают вибрации как провод телефона
- Прямо к алюминиевой раме: алюминий проводит вибрации очень хорошо
- На рёбра карбона (рёберной структуре): поглощение хуже, чем плоской части луча
Крепление ESC на луче
- Материал: используйте тонкий слой мягкого двустороннего скотча (3–4 мм толщина) или поролоновую подушку
- Очистка: протрите луч спиртом, чтобы скотч прилипал хорошо
- Прижим: плотно нажмите ESC на место, но не пережимайте (скотч должен остаться упругим)
- Провода: оставьте небольшой запас (5–10 см провиса) так, чтобы провода не были натянуты
- Термоусадка: если используете её, не нагревайте феном слишком сильно — скотч под ней может размягчиться
🔋 Аккумулятор: самый тяжелый элемент (центр масс)
Батарея — часто самый тяжелый компонент. Её расположение напрямую влияет на центр масс всего дрона.
- Размещение: строго по центру дрона (как правило, верхняя платформа)
- Боковое смещение: если батарея сдвинута влево или вправо, дрон будет "тянуть" в ту сторону
- Переднее/заднее смещение: менее критично, но всё же лучше в центр
Крепление батареи
- Поверхность: используйте верхнюю платформу дрона, покрытую нескользящей резиной (防滑垫 или липкая резина)
- Ремни: два нейлоновых ремня с велкро-застёжкой (липучка) сверху и сбоку батареи
- Натяжение: максимально сильно затягивайте ремни — батарея не должна шевелиться при полёте
- Балансирующий разъём: спрячьте его внутри дрона или защитите термоусадкой — пропеллер может случайно перерезать его
- XT60 контакты: должны торчать в сторону от пропеллеров, не быть рядом с вращающимися деталями
⚠️ Критично: слабое крепление батареи на полёте может привести к смещению центра масс прямо во время полёта. Дрон начнёт вести себя непредсказуемо, и вы потеряете контроль.
📹 Камера: изоляция от вибраций
FPV-камеры чувствительны к вибрациям. Даже небольшие колебания создают "желе-эффект" (jello) на видео.
- Крепление: камера должна быть изолирована от рамы через резиновые втулки или силиконовые амортизаторы
- Не крепите жёстко: если прикрутить камеру винтами прямо к карбону, каждая вибрация попадёт в матрицу сенсора
- Материал втулок: мягкий силикон или резина, которые гасят вибрации в диапазоне 50–200 Гц
- Провод камеры: не натягивайте жёстко, оставляйте небольшой провис
📡 Антенны: расстояние от карбона
Карбон проводит электрический ток и вибрации. Это плохо для антенн.
- Расстояние: антенны (приёмника и VTX) должны быть выведены так, чтобы они не касались элементов из карбона
- Идеальное расположение: вверху или в сторону от основной рамы, на 5–10 см
- Провода: используйте спиральную защиту (спирали) или гибкие трубки, чтобы антенны не вибрировали вместе с рамой
- Крепление: антенные кабели крепите мягким скотчем или резиновыми кольцами, а не жёстко
- Угол антенн: выводите под углом, чтобы они не совпадали с карбоновыми лучами
🔗 Провода: натяжение и маршрут
Натянутые провода работают как "провода телефона" — они переносят вибрации как механические волны.
- Провис: все провода должны иметь небольшой провис (10–20 см дополнительной длины на каждом участке)
- Маршрут: прокладывайте провода так, чтобы они не огибали острые края карбона (используйте пластиковые трубки или спирали)
- Скотч: крепите провода мягким скотчем в 2–3 местах вдоль луча, но не герметично
- Группировка: группируйте похожие провода (например, все провода одного мотора) вместе, но отдельно от других групп
- Избегайте вибрирующих деталей: не прокладывайте провода близко к моторам или быстро вращающимся валам
Правильный маршрут проводов (вид сверху):
Мотор1 → ESC1 → FC → ESC2 ← Мотор2
↓ ↑
└─────батарея────────┘
Провода проходят с провисом, не натянуты, группируются
по функциям, избегают острых углов.
📊 Анализ вибраций: Blackbox в Betaflight
После сборки проверьте, нет ли вибрационных проблем, используя логирование Blackbox.
Как включить и прочитать Blackbox
- В Betaflight: перейдите во вкладку "Blackbox"
- Установите частоту логирования: 2 kHz (1 запись на 0.5 мс) — достаточно для анализа
- Выберите носитель: SD-карта (если есть) или встроенная флэш-память
- Запустите полёт: 2–3 минуты полёта в разных режимах (hover, manual, sharp turns)
- Загрузите логи: на компьютер через Betaflight конфигуратор
- Откройте в Betaflight Blackbox Explorer: https://github.com/betaflight/blackbox-log-viewer
Что ищите на графиках
- Пики на 200–400 Гц: чаще всего это моторные вибрации. Если острые пики — проверьте пропеллеры (разбалансированы?)
- Широкий пик на 50–150 Гц: может быть резонанс рамы. Проверьте, не ослабли ли винты
- Шум на низких частотах (10–50 Гц): обычно это нормально — это ваши манёвры
- Красная линия (gyro): должна быть чистая, без острых спайков. Если спайки есть — ищите источник вибрации
- Синяя линия (accelerometer): может быть более шумная, чем gyro, это нормально
✅ Идеальный результат: gyro-сигнал относительно чист в области 0–50 Гц (ваше управление), а вибрации от моторов (200–400 Гц) давлены фильтрами настолько, что не видны на графике.
⚙️ Чеклист правильной сборки
✅ Перед первым полётом проверьте:
- Центр масс: дрон балансируется на двух линейках без наклонов
- FC мягко закреплён: резиновые громметы под стойками, винты не перетянуты
- ESC на лучах: закреплены мягким скотчем, провода имеют провис
- Батарея в центре: два ремня с липучкой максимально затянуты
- Камера изолирована: резиновые втулки, провод не натянут
- Антенны отдалены: не касаются карбона, выведены в сторону
- Провода не натянуты: везде есть провис, нет острых перегибов
- Пропеллеры сбалансированы: используйте балансировщик, не должны иметь явных дефектов
- Моторы крепко сидят: если есть мягкое крепление — резинки целы и упруги
- Все винты затянуты: проверьте каждый винт на раме, FC, камере
📌 Итог: физика вместо удачи
Правильное размещение компонентов — это не магия, это физика. Каждое решение основано на одном принципе:
- ✅ Центр масс в центре геометрии — дрон ведёт себя предсказуемо
- ✅ Мягкое крепление FC — вибрации не попадают в гироскоп
- ✅ ESC на лучах ближе к моторам — вибрации гасятся на месте
- ✅ Батарея в центре и крепко — центр масс стабилен, аккумулятор не слетит
- ✅ Провода с провисом — не передают вибрации как волны
- ✅ Камера изолирована — видео чистое, без "желе"
- ✅ Антенны отдалены от карбона — сигнал сильнее, меньше помех
- ✅ Blackbox анализ — вы видите, что нужно исправить
Потратьте 15 минут на правильную раскладку компонентов — и вы сэкономите часы на настройке PID и сотни на замене поломанной электроники. Стабильный полёт начинается с хорошей сборки. 🚁⚙️
