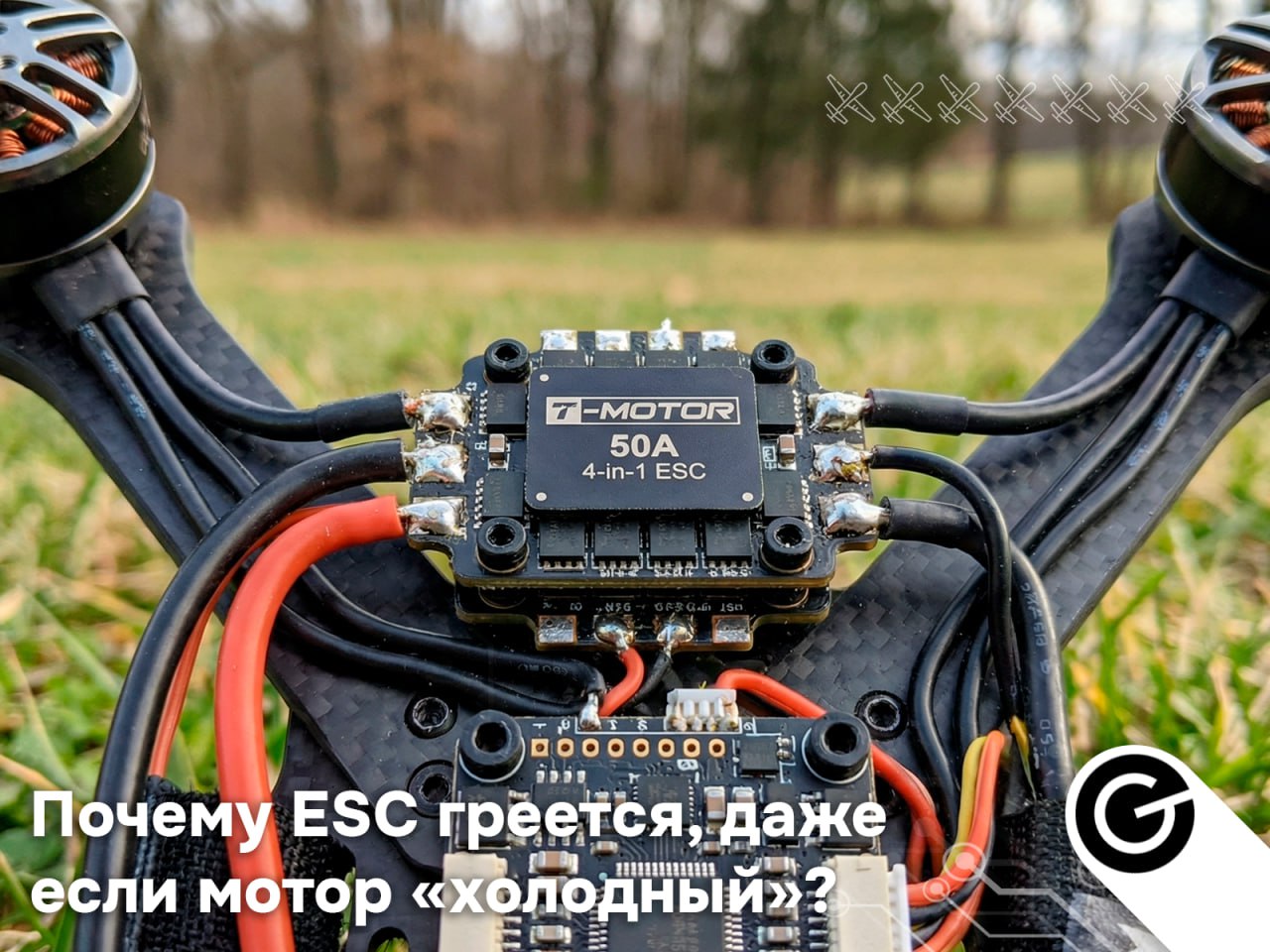

Это совершенно нормальное явление. ESC (электронный регулятор оборотов) и мотор нагреваются по совершенно разным причинам. Понимание этого процесса критически важно для безопасной и надежной работы ваших устройств.
📑 Содержание статьи
🔥 Почему ESC греется?
Главный момент: ESC греется не потому что он получает тепло от мотора, а потому что генерирует собственное тепло при коммутации электрической мощности.
ESC — это электроника, которая постоянно переключает питание тысячи раз в секунду. На каждом переключении силовых ключей (MOSFET транзисторов) происходят потери энергии, которые превращаются в тепло.
В то время как мотор может оставаться почти холодным, потому что его хорошо обдувает поток воздуха при вращении пропеллера, ESC получает минимум охлаждения и быстро накапливает тепло.
⚡ Физика процесса: как работает ESC
Электронный регулятор оборотов работает по принципу широтно-импульсной модуляции (PWM). Представьте его как быстрый выключатель, который миллионы раз в секунду включает и выключает питание на мотор.
Как это происходит:
- ESC получает сигнал от полетного контроллера
- Открывает силовые ключи на нужное время
- Закрывает их, прерывая ток
- Процесс повторяется тысячи раз в секунду (обычно 16-48 кГц)
На каждом переходе (открытие и закрытие) происходит краткое время, когда транзисторы находятся в полупроводниковом состоянии. Энергия, которая "теряется" во время этого переходного процесса, выделяется как тепло.
Интересный парадокс: нагрев ESC при полном газу будет меньше, чем при 3/4 газа! Почему? На промежуточных значениях мощности переходные потери при переключении выше всего. При полном газу ключи почти всегда открыты, при выключенном газу они почти всегда закрыты — переходов минимум.
🌬️ Условия охлаждения ESC
Главная проблема в том, что ESC часто находится в худших условиях охлаждения, чем мотор:
❌ Худшие условия
- Зажат в стеке компонентов
- Сверху батарея, с боков провода
- Обтянут термоусадочной трубкой
- Нет прямого потока воздуха
- Припаян прямо к раме
✅ Хорошие условия
- Расположен на открытом участке
- Размещен на лучах рамы
- Хороший воздушный поток
- Установлен на пластиковых стойках
- Имеет теплоотвод (радиатор)
Поэтому даже при одинаковой электрической нагрузке регулятор будет горячее мотора просто потому, что он худше охлаждается конструктивно.
🎯 Все причины перегрева ESC
1. Конструктивные и механические причины
Плохое охлаждение — самая частая причина перегрева ESC, особенно в компактных дронах и устройствах.
- ESC зажат в стеке. Когда батарея лежит прямо на регуляторе, сверху размещена рама, вокруг намотана термоусадка — воздух не может циркулировать. Регулятор просто не охлаждается нормально.
- Миниатюрные ESC. Маленькие регуляторы (20x20 мм, типа DYS SN20A или KISS 18A) имеют очень малую площадь рассеивания тепла и часто идут вообще без радиаторов.
- Отсутствие теплоотвода. Многие компактные ESC не имеют встроенного алюминиевого радиатора, что значительно ухудшает охлаждение.
- Холодная пайка. Плохое качество пайки силовых контактов приводит к искрению, перегреву и потере контроля.
2. Электрические причины
- Превышение номинального тока. Если вы используете ESC на 20А с пропеллером и мотором, требующим 25А — регулятор перегреется и может сгореть.
- Неверное напряжение батареи. 6S и 8S батареи создают значительно больший стресс на ESC, чем традиционные 4S. Убедитесь, что ваш регулятор рассчитан на такое напряжение.
- Повреждение проводки. Короткое замыкание в проводке мотора вызывает резкое увеличение тока и перегрев.
- Заблокированный мотор. Если пропеллер застрял, мотор не крутится, но ESC пытается подать на него полный ток — результат: мгновенный перегрев.
3. Программные причины и настройки
Высокие PID коэффициенты — одна из основных причин сгорания ESC при полете.
- Чрезмерный P-коэффициент (Proportional). Когда значение P слишком велико, полетный контроллер пытается очень быстро изменять скорость моторов. Моторы должны резко ускоряться и замедляться, требуя огромных токов. ESC не справляется с такой нагрузкой.
- Высокий D-коэффициент (Derivative). Избыточный D-терм вызывает высокочастотные осцилляции в команде мотору. ESC постоянно сообщает мотору: "крутись быстрее, стой, крутись быстрее, стой" — тысячи раз в секунду. Это выжимает последние ватты из регулятора.
- Недостаточная фильтрация. Если фильтр гиро-сигнала установлен слишком слабо, шум попадает в контур управления, создавая лишние команды и нагрев.
- Неправильный Motor Timing. Высокие значения Motor Timing заставляют мотор потреблять больше тока и греться.
- Damped Light на высоком P. Активное торможение при высоких PID требует двойной работы от ESC: сначала тормозит, потом снова разгоняет.
4. Стиль полета
Резкие скачки газа — враг ESC. Фристайл-полеты с петлями, пикированиями и бочками требуют постоянных резких команд на моторы, создавая пиковые токи, которые ESC выдерживает с трудом.
- Жесткие развороты вызывают перекос нагрузки между моторами
- Резкие флипы требуют максимального тока в течение долей секунды
- Сваливание квадрика требует критического момента тока для стабилизации
5. Качество пропеллеров
Поврежденные или согнутые пропеллеры создают вибрацию, которая даже если не видна в FPV видео, значительно напрягает моторы и ESC. Вибрирующий мотор требует постоянных микро-коррекций скорости, вызывая лишние переходные процессы.
🔍 Как диагностировать проблему
Шаг 1: Визуальная проверка
Осмотрите пропеллеры на предмет повреждений, трещин, изгибов. Даже небольшой изгиб вызывает дисбаланс.
Шаг 2: Проверка пайки
Убедитесь, что все контакты припаяны качественно, нет черных следов прогара, холодной пайки или примесей.
Шаг 3: Проверка проводки
Используйте мультиметр для проверки целостности цепей, отсутствия коротких замыканий между фазами мотора.
Шаг 4: Анализ Blackbox логов
Если у вас есть Blackbox, посмотрите графики потребления тока. Видны ли пики, осцилляции, нестабильность?
Шаг 5: Проверка OSD датчика тока
Включите отображение потребляемого тока в OSD. Нормально ли он соответствует ожиданиям для вашей конфигурации?
🛠️ Практические решения
Немедленные действия
- Замените поврежденные пропеллеры. Это самое частое решение. Согнутый пропеллер может вызывать постоянный перегрев.
- Проверьте качество пайки. Если вы видите черные следы, переспайте контакты или замените ESC.
- Разместите ESC на открытом месте. Удалите термоусадку если она полностью закрывает плату, поднимите ESC на пластиковые стойки.
- Установите радиатор. Даже простой алюминиевый радиатор с двусторонним скотчем значительно улучшит охлаждение.
Настройка ESC
Если перегрев происходит при полете:
- Установите PWM частоту 48 кГц. Это наиболее стабильное значение для современных ESC и моторов.
- Установите Motor Timing на "Medium" (по умолчанию). Не поднимайте без необходимости.
- Отключите Damped Light если у вас высокие PID значения.
- Дождитесь Demagnetization (Demag) Auto. Не устанавливайте его вручную слишком высоко.
Настройка PID коэффициентов
Главное правило: всегда настраивайте PID консервативно и анализируйте Blackbox логи!
- D-терм — главный враг ESC. Высокий D-терм вызывает осцилляции и перегрев. Начните с низкого значения и медленно повышайте.
- P-коэффициент должен быть разумным. Если вы удвоили P, будьте готовы к двойному расходу энергии.
- Правильная фильтрация критична. Используйте рекомендуемые значения фильтра для вашей FC и ESC.
- Анализируйте Blackbox при изменениях. Если сделали небольшое изменение PID и оно привело к перегреву — это видно в логах.
Выбор оборудования
- Выбирайте ESC с запасом по току. Если ваша установка требует 20А, берите ESC на 30А, а не на 20А.
- Используйте ESC размером побольше если возможно. 30x30 мм ESC гораздо лучше охлаждается, чем 20x20 мм.
- Отдавайте предпочтение ESC с радиаторами. Встроенный алюминиевый радиатор — очень хороший признак.
- Убедитесь в совместимости с напряжением. 6S батарея требует специального ESC.
📊 Сравнение причин и решений
| Причина перегрева | Симптомы | Решение |
|---|---|---|
| Поврежденный пропеллер | Постоянный перегрев при любом управлении | Замените пропеллер |
| Плохое охлаждение | Перегрев медленно растет, ESC горячий на ощупь | Удалите термоусадку, поднимите на стойки, добавьте радиатор |
| Высокий P-коэффициент | Перегрев при резких маневрах и разворотах | Снизьте P, анализируйте Blackbox |
| Высокий D-коэффициент | Перегрев при любом движении, видны осцилляции в логах | Значительно снизьте D |
| Короткое замыкание | Мгновенный перегрев, дым | Замените ESC, проверьте проводку |
| Превышение тока | Постоянный перегрев, сгорание | Замените ESC на больший ампераж или измените пропеллер |
| Холодная пайка | Непредсказуемый перегрев, потеря контроля | Переспайте контакты или замените ESC |
| Неверное напряжение батареи | Перегрев со временем, возможно сгорание | Используйте батарею правильного напряжения для ESC |
📌 Выводы
Ключевые моменты:
- Горячий ESC при холодном моторе — совершенно нормально. ESC генерирует тепло при коммутации электрической мощности.
- Охлаждение — все. Плохое охлаждение ESC — причина номер один перегрева. Размещайте регулятор на открытом месте, удаляйте термоусадку, добавляйте радиаторы.
- Качество пропеллеров критично. Согнутый пропеллер вызывает вибрацию, которая напрягает ESC. Регулярно их проверяйте.
- PID настройки требуют осторожности. Высокие D и P коэффициенты вызывают перегрев. Анализируйте Blackbox логи при любых изменениях.
- Выбирайте ESC с запасом. Используйте регулятор с запасом по тому, чтобы он не работал на пределе возможностей.
- Нормальная температура ESC — до 70°C. Если ESC горячее — нужно что-то менять.
💡 Совет от профессионалов: Если ESC перегревается при холодном моторе, это не дефект — это сигнал о том, что нужно улучшить охлаждение, проверить пропеллер или пересмотреть PID настройки. Внимание к этим деталям продлит жизнь вашего оборудования и предотвратит катастрофические отказы в полете.
