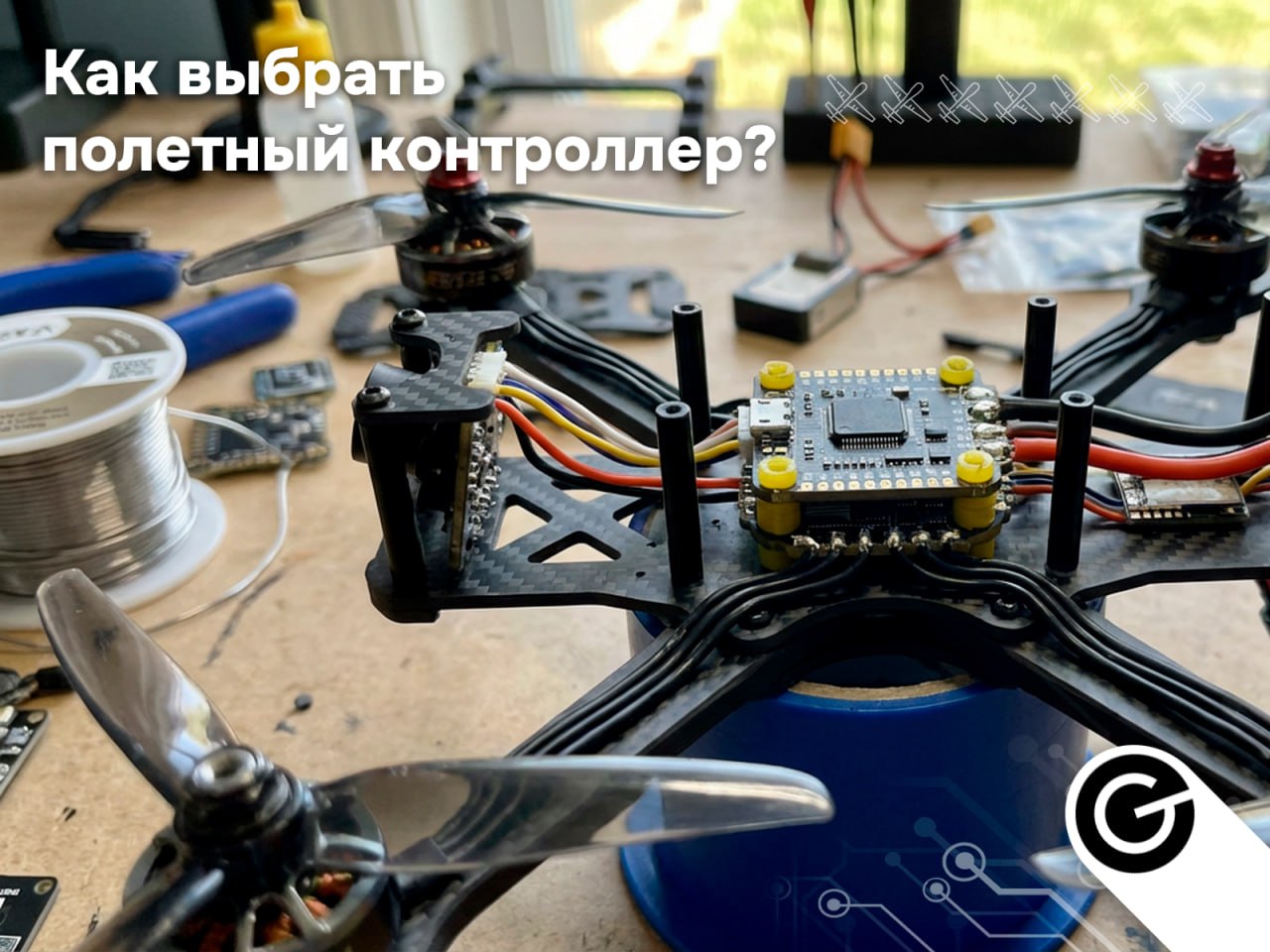

🧠 Как выбрать полётный контроллер для FPV-дрона
Полётный контроллер — это буквально мозг вашего FPV-дрона. От него зависит, насколько предсказуемо дрон будет держать себя в воздухе, как справится с вибрациями и сможет ли обработать нагрузку HD-видеосистемы. Неправильный выбор приведёт к лагам, потере отклика, невозможности подключить все нужные периферийные устройства. Давайте разберёмся, что действительно важно смотреть в первую очередь.
🔧 Поколение процессора: F4, F7, H7 — где разница?
Поколение FC определяется типом микроконтроллера STM32, на котором он построен. Это главный фактор производительности.
🔴 F4 (устаревший, но живучий)
- Процессор: STM32F4, 168 MHz
- Поддержка: Betaflight ≤4.0, есть поддержка OSD
- UART: обычно 3–5 (меньше, чем F7)
- Лучший для: лёгких 3-дюймовых, микро-квадов, бюджетных сборок
- Цена: самая дешевая ($15–$25)
- Проблема: упирается в лимиты при HD-видеосистемах
🟢 F7 (стандарт 2025)
- Процессор: STM32F7, 216 MHz (на 28% быстрее F4)
- Поддержка: последний Betaflight, полная телеметрия, динамические фильтры
- UART: 5–6+ с встроенной инверсией сигнала
- Лучший для: 5–7" FPV, гонок, фристайла, HD-систем
- Цена: $30–$50
- Производительность: справляется с DJI O4, Walksnail, GPS одновременно
🟠 H7 (будущее, но дорого)
- Процессор: STM32H7, 400 MHz (в 2.4 раза быстрее F4!)
- Поддержка: новейший Betaflight, оптимизирован для сложных алгоритмов
- UART: много, встроенная инверсия
- Лучший для: профессиональных дронов, автономных систем, экспериментов
- Цена: $80–$150+ (значительно дороже)
- Для FPV: оverkill, но будущее-proof
| Параметр | F4 | F7 | H7 |
|---|---|---|---|
| Тактовая частота | 168 MHz | 216 MHz | 400 MHz |
| Производительность | Базовая | Современная | Экстремальная |
| Встроенные UART | 3–5 | 5–6+ | 6+ |
| Встроенная инверсия | Нет/Ограничено | Да, все UART | Да, все UART |
| CPU Load при HD | Высокий (80–100%) | Умеренный (60–75%) | Низкий (40–50%) |
| Dynamicfilter & RPM | Работает, но медленно | Отлично | Идеально |
| Цена | $15–$25 | $30–$50 | $80–$150+ |
| Идеален для | Микро, бюджет | 5–7" гонка/фристайл | Профи, экспериментальное |
💡 Практический совет: если вы не ограничены бюджетом, всегда берите F7. Это золотая середина: достаточно мощный для любого FPV, имеет нормальное количество UART, хорошо поддерживается сообществом, и цена справедливая.
📡 UART (порты): главный узел системы
UART — это последовательные порты, через которые FC подключаются все дополнительные устройства. Каждое устройство требует отдельный UART (в лучшем случае).
- Типичная сборка 5" FPV требует: UART 1 (приёмник), UART 2 (VTX), UART 3 (GPS), UART 4 (датчик тока), UART 5 (LED/дополнительно) — итого 5 UART
- HD-системы добавляют требования: DJI O4 занимает отдельный UART, Walksnail — свой, это критично
- F4 с 3 UART: быстро упираетесь в лимиты, приходится отключать GPS или LED
- F7 с 5–6 UART: нормально, хватает со всеми периферийными устройствами
- Встроенная инверсия SBUS/SmartPort: на F7 это встроено аппаратно, на F4 нужна схема инвертора
⚠️ Частая ошибка: подключение GPS и VTX на одно UART приводит к конфликтам и потере данных. Один UART — один периферийный прибор, особенно при HD-системах.
🎥 HD-совместимость: DJI O4, Walksnail, HDZero
Современные FPV-дроны часто используют HD-видеосистемы. FC должен их полноценно поддерживать.
🟢 DJI O4 (Pro) — OSD через Betaflight
- Требование: F7 или H7 (F4 работает, но медленнее)
- UART: требует отдельный порт (обычно UART 1)
- OSD: Betaflight настройки видны в DJI goggles
- Телеметрия: RSSI, батарея, GPS — всё работает
- Совет: убедитесь, что на FC есть DJI O4 разъём на печатной плате
🟡 Walksnail (Avatar) — альтернатива DJI
- Требование: F7 с поддержкой Walksnail (не все платы поддерживают)
- UART: тоже требует отдельный порт
- OSD: работает, но не все настройки отображаются
- Совет: перед покупкой проверьте, поддерживает ли конкретная плата Walksnail
- Стабильность: менее стабильна чем DJI в сложных условиях
🔵 HDZero — низкая латентность
- Требование: F7 или F4 (HDZero не требователен к CPU)
- UART: обычно один для видеомодуля
- OSD: работает, отображается на goggles
- Преимущество: самая низкая и стабильная латентность
- Для гонок: HDZero — любимая система пилотов
📦 Компоновка и монтаж
Хороший FC имеет не только правильные компоненты, но и удобную конструкцию.
- Монтажные отверстия: стандартные 30x30 мм или 20x20 мм под виброизоляционные кольца (резиновые громметы)
- Мягкие демпферы: должны гасить вибрации, но не позволять плате "плавать" при манёврах
- Расположение: в идеале FC должен находиться в центре масс дрона (мы об этом писали в статье про размещение компонентов)
- USB: микро-USB удобнее, чем USB-C для частых переподключений
- Кнопка Boot: должна быть доступна (не закрыта под батареей)
- Светодиоды и индикаторы: помогают диагностировать проблемы
🔋 Питание, защита и Blackbox
Надёжность FC зависит от качества БЕК (регулятора напряжения) и защиты от скачков.
- BEC (5V): должен выдавать стабильные 5V для приёмника и других устройств, минимум 1–2 ампера
- BEC (9V): для DJI Air Unit или других устройств, требующих 9V
- Защита: диоды Шоттки на входе питания, конденсаторы для фильтрации скачков
- Blackbox (логирование): встроенная флэш-память, 8–16 МБ для записи телеметрии (критична для анализа полётов)
- Барометр: обязателен, если планируете дальние полёты, GPS-режимы или автоматическую высоту
✅ Чеклист выбора FC
Проверяйте перед покупкой:
- Поколение: F7 для современного FPV (2025 год)
- UART: минимум 5–6 UART с встроенной инверсией
- HD-совместимость: поддержка DJI O4 (или вашей видеосистемы)
- Форм-фактор: стандартный 30x30 мм монтаж
- Монтаж: удобные отверстия под виброизоляционные кольца
- USB: микро-USB для быстрого подключения
- Blackbox: минимум 8 МБ встроенной памяти
- Барометр: обязательно, если планируете GPS/дальние полёты
- BEC: 5V 2А и 9V (если нужно) с защитой
- Бренд: проверенные производители (Matek, MEPS, iFlight, Betaflight)
📌 Итог: FC — это не расходник, а основа
Полётный контроллер — это не расходник, а фундамент того, как ваш дрон будет ощущаться в полёте.
- ✅ F7 — стандарт 2025: быстро, много UART, поддерживает все HD-системы
- ✅ UART критичны: 5–6 портов минимум для полной функциональности
- ✅ HD-совместимость: убедитесь, что FC поддерживает вашу видеосистему
- ✅ Мягкий монтаж: виброизоляция спасает видео от тряски
- ✅ Blackbox + барометр: для анализа и дальних полётов
- ✅ Качество БЕК: стабильное питание = стабильный полёт
- ✅ Не ведитесь на бренды: смотрите на реальные характеристики
Инвестиция в хороший FC окупается в стабильности полёта, отклике управления и возможности использовать современные видеосистемы. Не экономьте на мозге своего дрона — от этого зависит всё остальное. 🚁🧠
