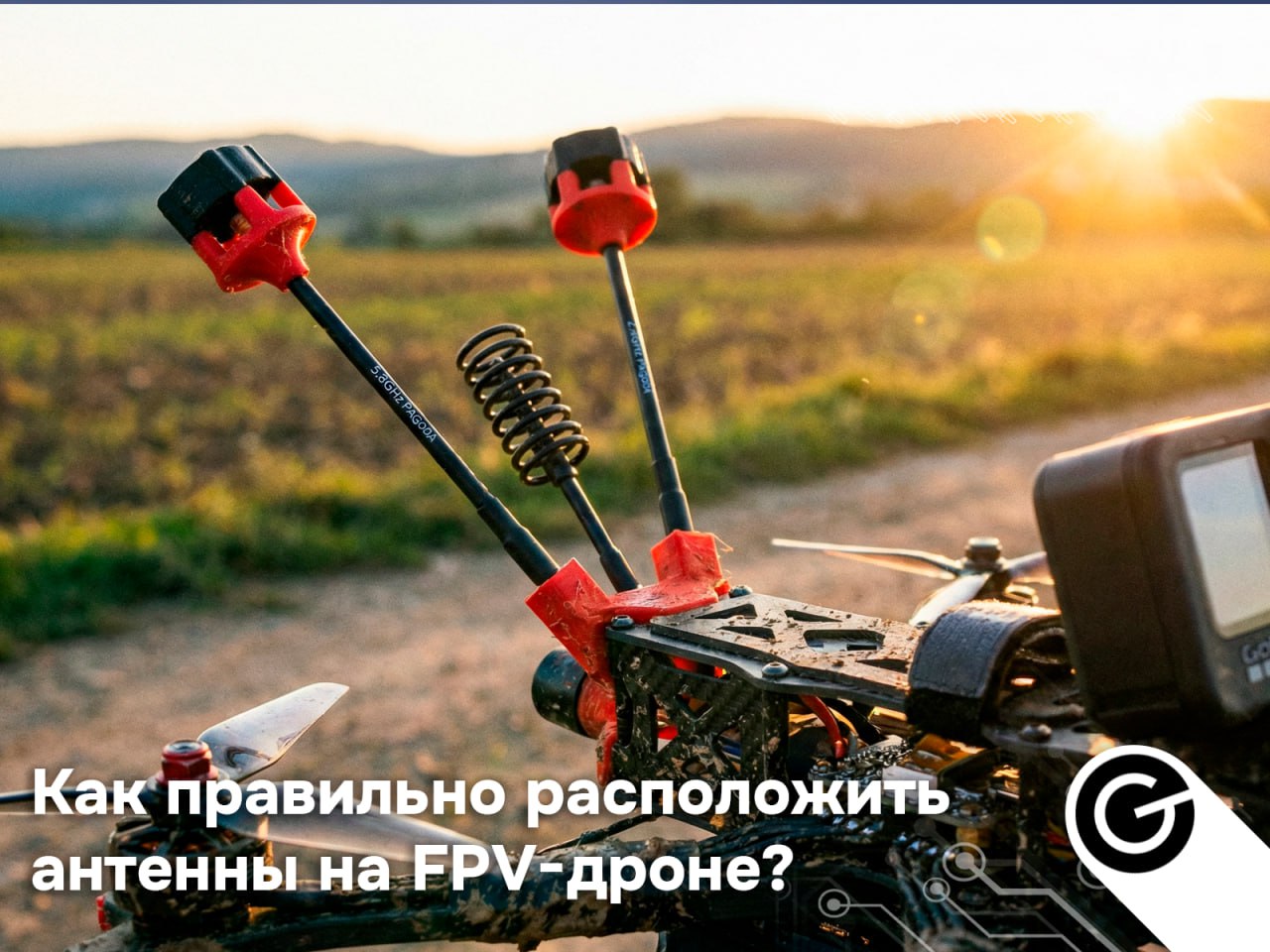

📡 Связь без потерь: как расположить антенны на FPV-дроне
Связь на FPV‑дроне часто рвётся не из-за плохого видеопередатчика (VTX), а из-за неправильной установки антенн. В поворотах, при резких горках (дайвах) и пикировании сам корпус дрона перекрывает радиоволну — и сигнал падает в ноль. Правильное расположение антенн решает половину проблем со связью даже без увеличения мощности.
📐 Золотое правило: прямая видимость в маневре
Антенна должна «видеть» вас (оператора) в любой момент полёта. Карбоновая рама, аккумулятор и моторы — это экраны, которые блокируют сигнал.
❌ Ошибка: вертикально вверх или вниз
- При пикировании строго вертикальная антенна попадает в «мёртвую зону» (нулевое излучение идёт от кончика антенны).
- При развороте «блином» к себе корпус перекрывает антенну.
✅ Решение: наклон и вынос
- Угол 20–30° назад: при наклоне вперёд (полёт) антенна становится вертикально. При пикировании она не смотрит кончиком на вас.
- Вынос назад (хвост): антенна должна торчать выше пропеллеров и аккумулятора, чтобы корпус её не затенял.
🛑 Карбон — враг радиоволн
Карбон проводит ток и отлично экранирует радиосигнал. Любое касание антенны к раме — это потеря дальности и риск короткого замыкания (если изоляция протрётся).
- Воздушная подушка: активная часть антенны должна быть минимум в 5–10 мм от карбона.
- Изоляция: используйте 3D‑печатные крепления (TPU) или изоленту/термоусадку в местах контакта ножки с рамой.
🔄 Диполь или клевер? Выбор под задачу
Тип антенны определяет не только дальность, но и стабильность в виражах.
📡 Диполь (палочка)
- Плюс: легче, прочнее, дальнобойнее (в идеальных условиях). [web:566]
- Минус: имеет выраженные «мёртвые зоны» сверху и снизу. При развороте дрона сигнал может резко упасть (кросс-поляризация).
- Где ставить: на приёмник управления (Crossfire/ELRS), если летаете далеко и прямо.
🍄 Клевер (Lollipop, Pagoda)
- Плюс: круговая поляризация. Сигнал стабилен при любых наклонах и кувырках дрона.
- Минус: чуть меньше дальность, более хрупкая конструкция.
- Где ставить: на видеопередатчик (VTX). Это стандарт для фристайла и активного пилотирования.
💡 Идеальная связка: Диполь (T-образный) на приёмнике управления для дальности + Клевер на видео для чистой картинки в маневрах.
⚡ Разнос антенн: не мешайте сами себе
Антенна видеопередатчика (5.8 ГГц) и приёмника управления (2.4 ГГц или 900 МГц) — это два мощных источника, которые могут глушить друг друга.
- Разнесите их: VTX — в хвост, RX — в нос или на лучи. Расстояние хотя бы 5–7 см критически важно.
- Ориентация: если антенна управления стоит горизонтально (Т-диполь), антенну видео лучше наклонить или поднять выше, чтобы их поляризации не пересекались.
⚠️ Совет: Антенна должна «видеть» оператора даже в самый агрессивный момент полёта — в флипе, в пикировании. Чем меньше карбона и элементов корпуса между антенной и пилотом, тем стабильнее связь.
Проверьте свой дрон прямо сейчас: если антенна касается рамы или спрятана за аккумулятором — переставьте её. Это бесплатно увеличит вашу дальность и уверенность в полёте. 🚁
