⚠️ Как плохая пайка вызывает ошибки в воздухе: полный анализ проблемы

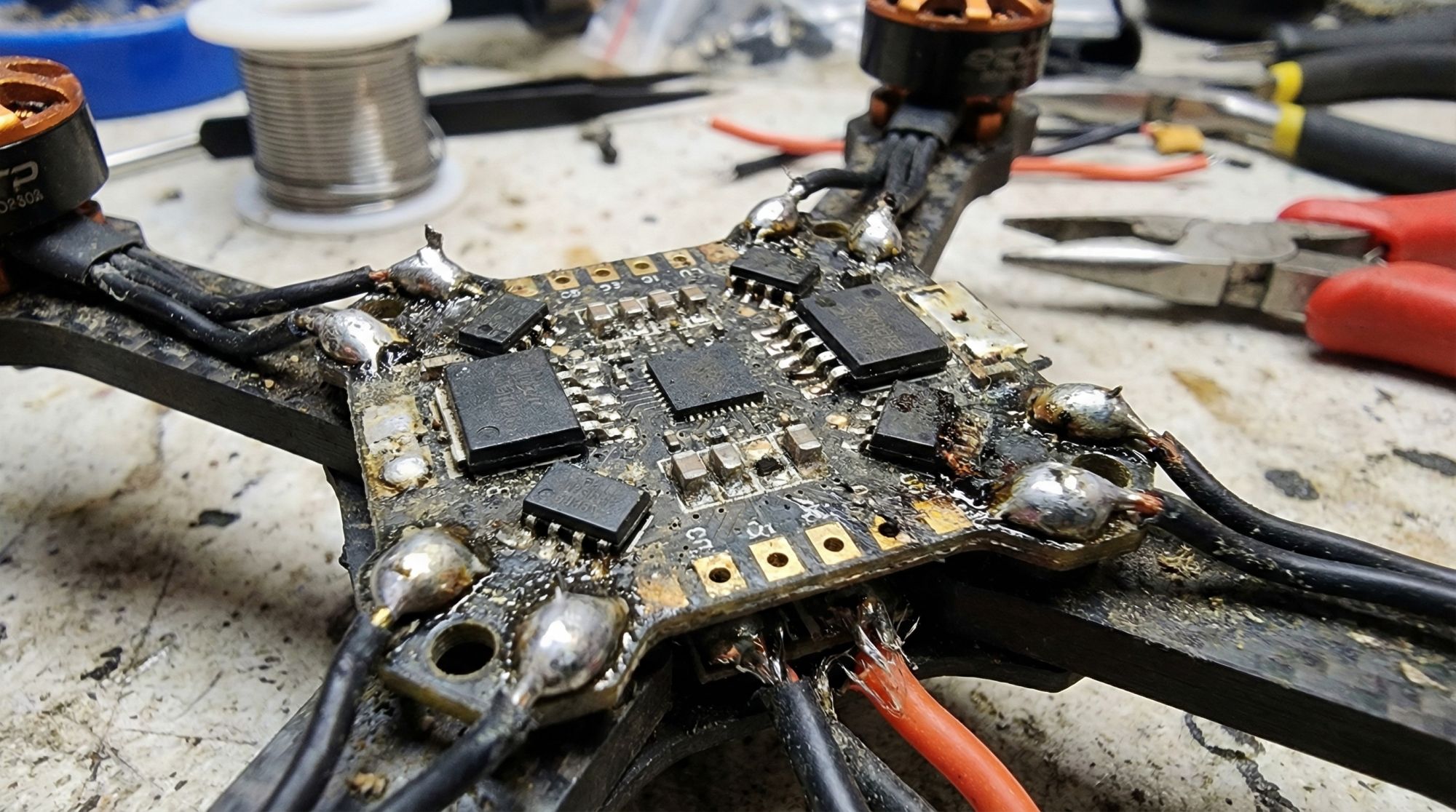

На столе дрон выглядит идеально: все компоненты на месте, стек ровный, провода аккуратно уложены. Взлетает, армируется, моторы крутятся ровно. Но в воздухе начинаются странные сбои: ресеты контроллера, дергающиеся моторы, криптографические ошибки датчиков. Виноват не софт и не прошивка — виноват паяльник.
📑 Содержание статьи
- Почему дрон работает на столе, но ломается в полёте
- Холодная пайка: враг номер один
- Механика отказа: как плохая пайка разрушает дрон
- Симптомы: как узнать, что проблема в пайке
- Где чаще всего встречается плохая пайка
- Почему питание — это критическая система
- Роль вибраций: враг хорошего соединения
- Тепловые эффекты: почему пайка греется
- Как правильно паять: техника и инструменты
- Диагностика и проверка пайки
- Как исправить плохую пайку
- Профилактика: как избежать проблем
- Выводы
Почему дрон работает на столе, но ломается в полёте
Это классическая ситуация, которая озадачивает новичков и опытных пилотов. На столе дрон работает безупречно. Но стоит ему подняться на несколько метров в воздух — и начинаются проблемы. Почему?
Причина проста: на столе дрон не испытывает нагрузок, которые возникают в полёте. Нет пиковых токов, нет вибраций, нет экстремальных условий. Это как проверить автомобиль в парке с нулевой нагрузкой и ожидать, что он будет работать идеально при 120 км/ч на автостраде.
Плохая пайка — это скрытый дефект, который начинает проявляться только под нагрузкой. И именно поэтому её так сложно диагностировать с первого раза.
⚡ Ключевой момент: плохая пайка — это не обязательно отвалившийся провод, который вы можете увидеть. Чаще это холодный шов: припой лег на контакт, но не связался должным образом с медной площадкой и жилой провода. Сопротивление в таком месте выше нормы, и это самое опасное.
🧊 Холодная пайка: враг номер один
Что такое холодная пайка? Это соединение, которое выглядит припаянным, но не имеет электрического контакта надлежащего качества. Припой как будто лежит на месте, но не «слился» с медью.
Признаки холодной пайки
- Визуально: матовая, тусклая поверхность припоя вместо блестящей и гладкой
- Структурно: припой выглядит крупнозернистым и хрупким
- При попытке отпаять: припой легко разламывается, как хрупкий пластик
- Под нагрузкой: электрическое сопротивление высокое и нестабильное
Сопротивление холодной пайки:
Хорошая пайка: 0.001-0.01 Ом на соединении
Холодная пайка: 0.1-1 Ом или выше (!)
Разница: в 100-1000 раз!
Хорошая пайка: 0.001-0.01 Ом на соединении
Холодная пайка: 0.1-1 Ом или выше (!)
Разница: в 100-1000 раз!
Как возникает холодная пайка
Холодная пайка возникает несколькими способами:
- Недостаточная температура паяльника: припой не расплавился полностью и не смешался с медью
- Недостаточное время нагрева: взялась паять быстро, припой начал затвердевать, не связавшись должным образом
- Отсутствие или недостаток флюса: флюс препятствует окислению и позволяет припою «смочиться», без него соединение получается плохим
- Загрязненная поверхность: окислы, грязь или оксиды меди мешают припою прилипнуть
- Движение во время остывания: если провод дрогнул или был потревожен до затвердевания припоя, соединение будет нарушено
⚙️ Механика отказа: как плохая пайка разрушает дрон
Пока дрон на столе, электроток минимален. Проблема скрыта. Но стоит ему взлететь — начинаются пиковые нагрузки.
Этап 1: Пиковые токи
Когда пилот дает газ, дрон требует максимального тока от батареи. На коротком миллисекунду может потребоваться 100-200 ампер (четыре мотора × 25-50A на мотор).
Что происходит в точке холодной пайки:
- Ток протекает через соединение с высоким сопротивлением
- Высокое сопротивление = падение напряжения на этом участке
- Напряжение, которое должно питать контроллер или ESC, проседает на несколько вольт
- Контроллер получает 3.5V вместо 5V, и начинают происходить странные вещи
Результат: падение напряжения на одной холодной пайке может полностью нарушить работу всей электроники. Это не полный отказ питания, а «провал» напряжения — самый опасный сценарий.
Этап 2: Вибрация разрушает контакт
В воздухе дрон постоянно трясется. Моторы вибрируют на частоте 1000-8000 Гц в зависимости от скорости. Эта вибрация передается через раму к стеку плат.
Что происходит:
- Холодное соединение не прочное — оно состоит из нескольких отдельных микроконтактов припоя и меди
- Вибрация заставляет провод «подпрыгивать» миллиметр на миллиметр
- Микроконтакты то соединяются, то расходятся
- Для контроллера это выглядит как хаос: сигнал то есть, то исчезает
Интермиттирующий характер отказов: вот почему ошибки кажутся случайными. Дрон летит нормально, потом вдруг на долю секунды происходит сбой. Это как раз моменты, когда вибрация «разбивает» холодный шов.
Этап 3: Нагрев усугубляет проблему
Высокое сопротивление на холодной пайке означает выделение тепла. По закону Джоуля, Q = I²R, выделяемое тепло пропорционально квадрату тока и сопротивлению.
Цепная реакция:
- Через 10 сек полета холодное соединение начинает греться
- Температура растет, припой становится мягче
- Мягкий припой легче разрушается вибрацией
- Сопротивление растет еще сильнее → еще больше тепла → порочный круг
- После нескольких полетов припой окончательно разрушается
Накопительный эффект: проблема с плохой пайкой часто проявляется не сразу, а прогрессирует от полета к полету. Первый полет — 1-2 микрофриза. Пятый полет — полный отказ. Это именно тепловой и механический уход материала.
🔍 Симптомы: как узнать, что проблема в пайке
Если вы видите эти признаки — начинайте с проверки пайки, а не с переустановки прошивки.
| Симптом | Вероятность проблемы в пайке | Другие возможные причины |
|---|---|---|
| Кратковременные фейлы только в полёте | Очень высокая (80%+) | Нестабильная прошивка, помехи RF |
| Дергающиеся моторы под нагрузкой | Высокая (70%+) | Плохая ESC, PID, мотор |
| Ресеты полетника (перезагрузки) | Очень высокая (85%+) | Проблема питания в целом, неправильный БЭЦ |
| Нестабильное напряжение батареи на OSD | Высокая (75%+) | Батарея, разъём XT |
| Потеря видеосигнала на долю секунды | Средняя (60%) | Помехи RF, пайка VTX питания, антенна |
| Гироскоп начинает «танцевать» | Средняя (50%) | Вибрации, вышедший из строя гиро, плохое крепление FC |
| Проблема появляется после краша | Очень высокая (90%+) | Разорванный провод, изогнутая дорожка на плате |
🎯 Где чаще всего встречается плохая пайка
Плохая пайка не случайна — она концентрируется в местах, которые сложнее всего паять.
🔴 Критические точки
- Провода к батарее (VBAT): здесь самые высокие токи
- Сигнальные провода ESC: трёхполюсные контакты, легко паять неправильно
- Питание VTX: нужна высокая температура жала
- GND провода: часто пайку берегут, а это ошибка
🟡 Проблемные компоненты
- Силовые площадки ESC: большие, требуют мощного жала
- Разъёмы питания: толстые провода, высокие токи
- Через-отверстия (via): сложно паять, часто получается холодная пайка
- Микросхемы в корпусах: если паяли дома, без опыта
⚡ Почему питание — это критическая система
Питание дрона — это не просто провода. Это вся разница между полётом и крашем.
Путь питания: Батарея → Разъём XT → Пайка на FC → Стабилизаторы напряжения → Полётный контроллер → Питание датчиков, приёмника, видеолинка
Если на любом из этих этапов плохая пайка, все системы дрона начинают испытывать нестабильность. Это не «падение напряжения батареи», это «пропадание питания» на время микросекунд.
Опасность: контроллер может выдержать скачки, но датчики (гироскоп, акселерометр, компас) могут дать совершенно неправильные показания при нестабильном питании. Это приведёт к падению.
📳 Роль вибраций: враг хорошего соединения
Вибрация — это главный враг плохой пайки. Дрон не может лежать на столе. Он постоянно трясется.
Источники вибраций в дроне
- Моторы: источник номер один, вибрируют на рабочей частоте (часто 6000-8000 Гц)
- Несбалансированные пропеллеры: добавляют характерные пульсации
- Манёвры: резкие разгоны и торможения создают ударные нагрузки
- Аэродинамические вихри: даже при ровном полёте есть мелкие колебания
Вибрация действует на холодную пайку как микромолоток. Представьте, что припой — это балка, которая трясется 8000 раз в секунду. Неудивительно, что микроконтакты начинают разрушаться.
🔥 Тепловые эффекты: почему пайка греется
Закон Джоуля: тепло = ток² × сопротивление
Пример: если через холодную пайку течет 30А, и сопротивление 0.5 Ом, то выделяемое тепло = 30² × 0.5 = 450 ватт!
Это огромное количество тепла на крошечной площади. Припой начинает плавиться.
Спираль смерти:
Плохая пайка → высокое сопротивление → выделение тепла → припой размягчается → контакт становится ещё хуже → сопротивление растет → ещё больше тепла → окончательный отказ
Плохая пайка → высокое сопротивление → выделение тепла → припой размягчается → контакт становится ещё хуже → сопротивление растет → ещё больше тепла → окончательный отказ
✅ Как правильно паять: техника и инструменты
Необходимые инструменты
Минимальный набор:
✓ Паяльная станция с регулируемой температурой (350-400°C)
✓ Припой 60/40 или 63/37 (олово/свинец) или бессвинцовый (SAC305)
✓ Активный флюс с низкой температурой плавления
✓ Оплётка (сдвиг) для удаления припоя
✓ Пинцет и «третья рука» для фиксации
✓ Влажная латунная губка для очистки жала
✓ Паяльная станция с регулируемой температурой (350-400°C)
✓ Припой 60/40 или 63/37 (олово/свинец) или бессвинцовый (SAC305)
✓ Активный флюс с низкой температурой плавления
✓ Оплётка (сдвиг) для удаления припоя
✓ Пинцет и «третья рука» для фиксации
✓ Влажная латунная губка для очистки жала
Пошаговая техника пайки
Шаг 1: Подготовка
Включите паяльную станцию и установите температуру 370-400°C. Очистите жало о влажную губку. Подготовьте провод: зачистите 2-3 мм, скрутите жилы, нанесите флюс.
Шаг 2: Лужение
Облудите провод: поднесите жало к проводу и нанесите небольшое количество припоя. Провод должен быть полностью покрыт тонким слоем припоя. Это улучшает теплопередачу.
Шаг 3: Лужение площадки
На плате найдите контактную площадку, где будет припаян провод. Нанесите флюс на площадку, поднесите жало и нанесите небольшое количество припоя. Площадка должна быть блестящей.
Шаг 4: Припайка
Поместите луженый провод на луженую площадку. Поднесите жало паяльника к стыку провода и площадки. Держите 2-3 секунды. Припой должен расплавиться и слиться в единое целое.
Шаг 5: Охлаждение
Отведите жало. Дайте пайке охладиться 5-10 секунд. Не трогайте провод! Движение во время охлаждения разрушает соединение.
Шаг 6: Проверка
Хорошая пайка должна быть блестящей и гладкой. Если тусклая и матовая — это холодная пайка, переделайте. Если провод легко отлепляется — тоже проблема.
Критические ошибки новичков
| Ошибка | Результат | Как избежать |
|---|---|---|
| Низкая температура паяльника | Холодная пайка | 370-400°C — это нормально. Если припой не текучий — повышайте температуру |
| Слишком много припоя | Шарики припоя, коротыши | Припоя должно быть столько, чтобы заполнить стык. Не больше |
| Нет флюса или его недостаточно | Припой не смачивается | Флюс — это король пайки. Без него ничего не получится хорошо |
| Движение во время охлаждения | Холодная пайка из-за нарушения структуры | После снятия жала — ждите 5-10 секунд. Не шевелите провод! |
| Слишком долгий нагрев | Перегрев, повреждение платы | 3-4 секунды достаточно. Если больше — повышайте температуру паяльника |
| Паяние без подготовки поверхности | Оксиды, припой не липнет | Очищайте жало, используйте флюс, лудьте поверхности перед пайкой |
🔬 Диагностика и проверка пайки
Визуальная проверка
- Хорошая пайка: блестящая, гладкая, без матовых участков
- Холодная пайка: матовая, крупнозернистая, может выглядеть как маленький серый булочка
- Пережженая пайка: чёрная или серо-чёрная, хрупкая, часто с выбоинами
Механическая проверка
- Шатающийся провод: попробуйте слегка потянуть провод. Если он ходит — холодная пайка
- Хруст при попытке отпаять: припой крошится — признак холодной пайки
- Провод жестко связан с платой: хорошо паяная пайка
Электрическая проверка
- Мультиметр в режиме измерения сопротивления: приложите щупы к проводу и контактной площадке. Сопротивление должно быть близко к нулю (0-0.05 Ом)
- Если сопротивление выше 0.1 Ом: это холодная пайка, переделайте
- Под нагрузкой: подайте токи и смотрите на напряжение. Если оно просаживается — проверьте пайку питания
🔧 Как исправить плохую пайку
Переделка холодной пайки
- Нагрейте старую пайку паяльником (3-4 сек)
- Когда припой расплавится, отведите жало в сторону, но не убирайте паяльник
- Очистите место от старого припоя оплёткой или оловоотсосом
- Нанесите флюс
- Повторите правильную пайку по инструкции выше
Замена провода (если он повреждён)
- Отпайте старый провод оловоотсосом или оплёткой
- Очистите площадку латунной губкой
- Подготовьте новый провод
- Припайте по правильной технике
🛡️ Профилактика: как избежать проблем
При сборке дрона
- Паяйте медленно и внимательно: торопиться при пайке — это гарантированный способ получить холодные швы
- Используйте качественный припой: дешёвый припой часто содержит примеси, которые вызывают холодную пайку
- Всегда используйте флюс: даже если вам кажется, что припой хорошо тает, флюс улучшает качество в 10 раз
- Проверяйте каждую пайку визуально: если сомневаетесь — переделайте
- Фиксируйте провода при пайке: используйте пинцет или «третью руку», чтобы провод не шевелился
После сборки
- Прозвоните все соединения мультиметром: до первого полёта проверьте каждое соединение питания на сопротивление
- Первый полёт — короткий и осторожный: если есть проблемы с пайкой, они проявятся в первые секунды
- Мониторьте напряжение в полёте: если напряжение батареи прыгает в OSD — проблема в пайке питания
- После краша проверьте все пайки: вибрация при падении может нарушить слабые соединения
Выводы
Ключевые моменты о пайке дронов:
- Пайка — это часть силовой схемы, а не формальность. Один плохой шов способен вызвать больше ошибок, чем кривые PID-ы или неправильная прошивка.
- Холодная пайка — это молчаливый убийца. Она выглядит припаянной, но не работает. Проявляется только под нагрузкой.
- Если сбои появляются только в полёте: начинайте всегда с проверки пайки, а не с переустановки прошивки.
- Температура паяльника — критична. 370-400°C — это нормально. Если припой не текучий, повышайте температуру.
- Флюс — король пайки. Без него припой не смачивается и получается холодная пайка.
- Вибрация разрушает плохую пайку. Холодное соединение начинает микродвигаться 8000 раз в секунду — результат печален.
- Тепло усугубляет проблему. Высокое сопротивление генерирует тепло, припой мягчает, контакт ещё хуже.
- Проверяйте каждую пайку визуально и электрически. Мультиметр в режиме сопротивления — ваш лучший друг.
💡 Финальный совет: если дрон работает на столе, но ломается в полёте с непонятными ошибками — первое, что нужно сделать, это проверить пайку, особенно питание. Девять из десяти таких случаев решаются переделкой плохой пайки. Паяльник — это часть оборудования, которая чаще всего спасает дроны, чем их ломает.
