🛠 Из каких материалов делают рамы FPV-дронов: полный гид по выбору
Рама — это основа любого FPV-дрона, определяющая его прочность, вес, поведение в воздухе и способность выживать после падения. От правильного выбора материала зависит как долговечность многоразовых гоночных дронов, так и надежность одноразовых боевых машин.
⚡ Карбон — золотой стандарт современных FPV-дронов
Карбоновое волокно (углепластик, carbon fiber) стало основным материалом для изготовления FPV-рам благодаря уникальному сочетанию малого веса и высочайшей прочности. Это композитный материал из тонких углеродных волокон диаметром 5-7 микрометров, встроенных в эпоксидную матрицу.
Технические характеристики карбона:
- Предел прочности при растяжении: до 3000 МПа
- Плотность: ~1.6 г/см³
- Удельная прочность: >1800 МПа·см³/г
- Ударная прочность: ~20 кДж/м²
- Термостабильность: до 150°C
Толщина карбоновых пластин в рамах:
- Для 5-дюймовых дронов: лучи 5-6 мм
- Для 3-4 дюймов: 3-4 мм
- Для 2-дюймовых микродронов: 2-2.5 мм
- Верхние и нижние пластины: 2-3 мм
✅ Преимущества карбона:
- Минимальный вес — на 70% легче стали, на 40% легче алюминия
- Высочайшая жесткость — стабильность полета
- Гашение вибраций — качественное видео
- Долговечность — выдерживает множество падений
⚠️ Критические недостатки:
- Электропроводность — риск короткого замыкания
- Опасность на боевых дронах с взрывателями
- Блокировка радиочастот — антенны только снаружи
- Высокая цена
- Изолируйте все оголенные контакты
- Не допускайте контакта длинных винтов мотора с электроникой
- Обрабатывайте острые края наждачной бумагой
- На боевых дронах с электрическими взрывателями замыкание может быть фатальным!

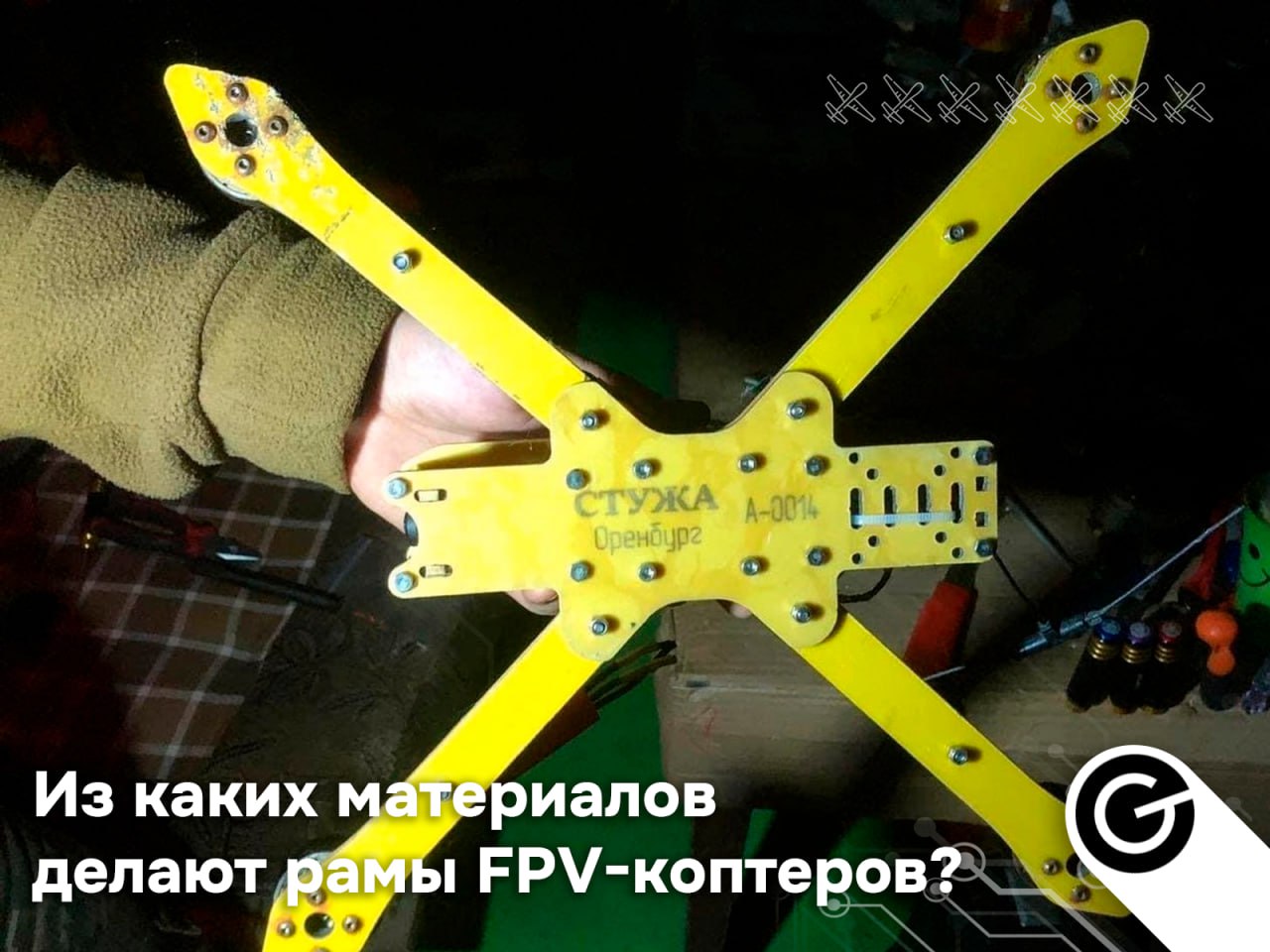

🛡 Текстолит (G10/FR4) — безопасная диэлектрическая альтернатива
Текстолит — это стеклопластик на основе эпоксидной смолы и стекловолокна. Материал широко используется в электронике (печатные платы) и в производстве бюджетных или одноразовых дронов.
Два основных типа:
- G10 — стандартный стеклопластик с высокой механической прочностью
- FR4 — огнестойкая версия G10 с антипиренами
Технические характеристики:
- Прочность на изгиб: >350 МПа
- Плотность: 1.85-1.95 г/см³
- Класс горючести: V-0 (самозатухающий)
- Рабочая температура: до 140°C
- Нет риска короткого замыкания от контакта с рамой
- Безопасность при работе с электрическими взрывателями на боевых FPV
- Не требует дополнительной изоляции компонентов
Недостатки: Больший вес (на 15-25% тяжелее карбона), меньшая прочность и жесткость, ограниченный срок службы.
Текстолит — оптимальный выбор для одноразовых военных FPV-дронов, где безопасность важнее долговечности. Именно поэтому он применяется в дроне «Буревестник».
🔩 Алюминий и титан — металлические усиления
Металлические элементы в FPV-рамах используются точечно — как усиления, крепления моторов или защита критических узлов.
Алюминиевые сплавы (6061, 7075):
- Плюсы: доступная цена, хорошая прочность, легкая обработка
- Минусы: вес (в 1.5-2 раза тяжелее карбона), деформация при ударах, проводит электричество
- Применение: крепежные пластины, защита камеры, моторамы
Полностью алюминиевая рама 5" весит ~50 грамм против 20-30 г у карбоновой.
Титан:
- Плюсы: высочайшая прочность, легче стали, коррозионная стойкость, практически не ломается
- Минусы: очень высокая цена (в 5-10 раз дороже стали), сложная обработка
- Применение: защитные клетки для камеры, премиум-рамы для фристайла
Полностью титановые рамы весят ~190 грамм, но практически неубиваемые — идеальны для агрессивного фристайла. Стоимость — от $170.
🖨 Пластик и 3D-печать — для экспериментов и одноразовых решений
3D-печатные рамы из полимеров позволяют быстро создавать кастомные конструкции под конкретные задачи.
| Материал | Прочность (МПа) | Плотность (г/см³) | Применение |
|---|---|---|---|
| PETG | 50-70 | 1.3-1.4 | Универсальные рамы, защита |
| Nylon (PA) | 60-80 | 1.1-1.2 | Прочные детали, шарниры |
| Carbon Fiber-PETG | 50-70 | 1.3-1.4 | Пропеллеры, посадочные опоры |
| Carbon Fiber-Nylon | 80-110 | 1.1-1.2 | Высоконагруженные лучи рам |
✅ Преимущества:
- Низкая стоимость и доступность
- Быстрое изготовление
- Бесконечная кастомизация
- Не проводит электричество
❌ Недостатки:
- Низкая термостойкость
- Высокая хрупкость
- Деформация со временем
- Риск разрушения при транспортировке
На фронте встречаются модели FPV-камикадзе с 3D-печатным корпусом, но дрон может сломаться еще до использования — при транспортировке на позицию.
🌳 Дерево — устаревший материал без перспектив
Деревянные рамы встречаются крайне редко — в основном в кустарных и учебных проектах в регионах с ограниченным доступом к материалам.
❌ Критические недостатки дерева:
- Высокий вес — значительно тяжелее карбона
- Впитывает влагу — разбухает, деформируется
- Низкая прочность — ломается даже при слабых падениях
- Непредсказуемость свойств — зависит от породы и влажности
Деревянная рама 5" может весить 550-600 грамм в сборе — это в 2-3 раза больше карбоновых аналогов!
Вывод: В современных реалиях делать деревянные рамы нет смысла — даже текстолит или 3D-печать обходятся ненамного дороже, но в разы превосходят дерево по всем характеристикам.
📊 Сравнительная таблица материалов
| Материал | Вес | Прочность | Проводимость | Цена | Применение |
|---|---|---|---|---|---|
| Карбон | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⚠️ Проводит | $$$ | Гоночные, профессиональные, боевые многоразовые FPV |
| Текстолит G10/FR4 | ⭐⭐⭐ | ⭐⭐⭐ | ✅ Диэлектрик | $ | Бюджетные сборки, одноразовые боевые FPV |
| Алюминий | ⭐⭐ | ⭐⭐⭐⭐ | ⚠️ Проводит | $$ | Точечные усиления, крепления |
| Титан | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⚠️ Проводит | $$$$$ | Премиум фристайл-рамы, защитные клетки |
| 3D-печать (PETG/Nylon) | ⭐⭐⭐ | ⭐⭐ | ✅ Диэлектрик | $ | Микродроны, прототипы, эксперименты |
| Дерево | ⭐ | ⭐ | ✅ Диэлектрик | $ | Не рекомендуется |
✅ Итоговые рекомендации по выбору материала
🏁 Для гоночных и фристайл FPV:
Карбон — безальтернативный выбор. Оптимальная толщина лучей для 5" — 5-6 мм, пластины — 2-3 мм. Обязательна изоляция электроники от рамы.
⚔️ Для военных многоразовых FPV:
Карбон с крайней осторожностью при монтаже электрических взрывателей — обязательна полная изоляция всех контактов.
💣 Для одноразовых боевых FPV:
Текстолит G10/FR4 — безопасность при сборке важнее долговечности. Отсутствие проводимости критично для работы с взрывными устройствами.
📚 Для бюджетных учебных дронов:
3D-печать из PETG или Nylon-CF — возможность быстрой замены сломанных деталей.
💎 Для премиум фристайла:
Титановые рамы — максимальная выживаемость при агрессивном пилотировании, несмотря на высокую цену.
📌 Итого:
Карбон — популярный стандарт для гонок и профессионалов, текстолит — надежная альтернатива для одноразовых боевых сборок, пластик — поле для экспериментов и микродронов, дерево — лучше забыть. Главное, чтобы летало, и желательно далеко! 🚁
