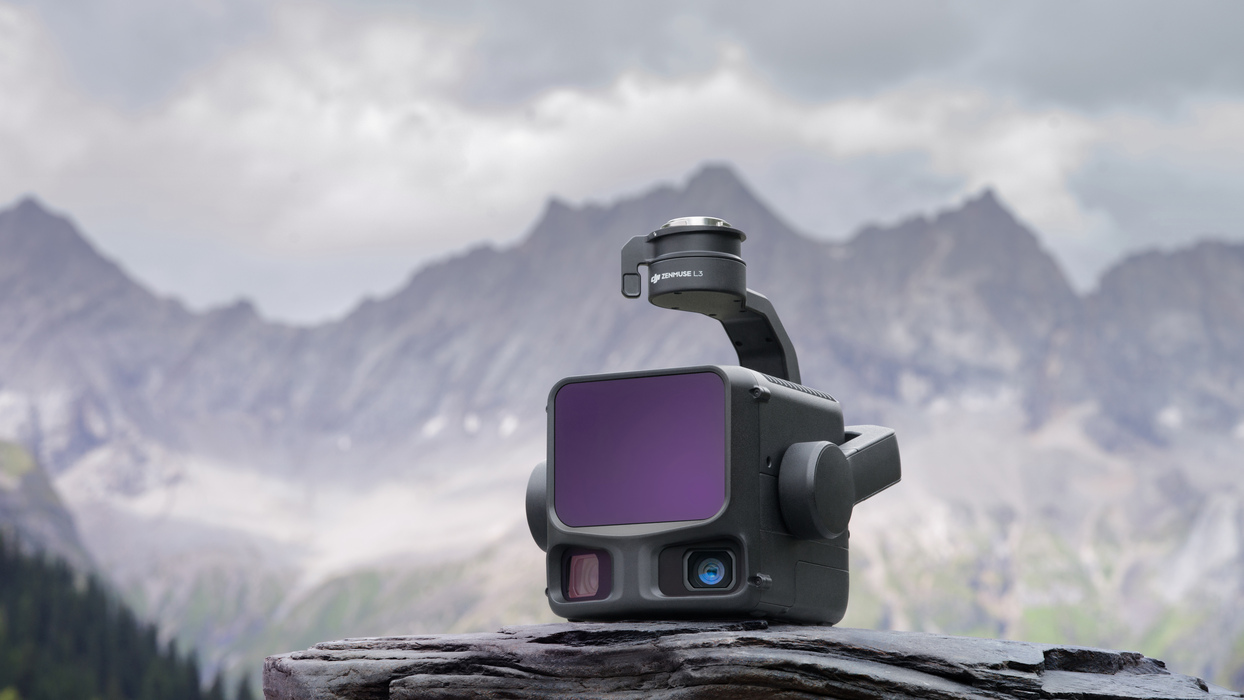

📡 DJI Zenmuse L3 — революция в профессиональной геодезии
4 ноября 2025 года DJI официально представила Zenmuse L3 — первый дальнобойный высокоточный LiDAR-модуль компании с двумя 100-мегапиксельными RGB-камерами. Новая система рассчитана на геодезию, инженерные изыскания, мониторинг оползней, картографирование лесов и другие задачи, где критически важна сантиметровая точность и огромная площадь покрытия. Это не просто обновление L2 — это полная переработка архитектуры, выводящая воздушное LiDAR-сканирование на новый уровень.
🚀 Что внутри: техническая революция в компактном модуле
DJI Zenmuse L3 интегрирует четыре критически важных компонента в одном стабилизированном модуле с трёхосевым гимбалом:
🔦 Лазерный модуль 1535 нм
- Дальность обнаружения: до 950 м (даже на объектах с 10% отражаемостью)
- Частота импульсов: 100 кГц–2 МГц (регулируемая)
- Повторяемость измерений: 5 мм на 150 м (1σ)
- Число возвратов: до 16 (против 5 у L2)
- Расходимость луча: 0.25 mrad — пятно в 5 раз меньше L2
📸 Двойные RGB-камеры 100 Мп
- Сенсор: 4/3 CMOS, 100 Мп каждая
- Затвор: механический (без эффекта rolling shutter)
- Поле зрения: 107° (объединённое)
- GSD: 3 см на высоте 300 м
- Интервал съёмки: 0.5 с (против 0.7 с у L2)
🎯 Высокоточная POS-система
- Точность курса: 0.02° (постобработка, 1σ)
- Точность крена/тангажа: 0.01°
- Синхронизация: микросекундный уровень между LiDAR, камерами и IMU
- Результат: работа без наземных опорных точек (GCP)
🔒 Безопасность данных
- Шифрование CF Express: AES-256
- Мгновенное удаление логов: для полевых работ
- Защита от утечки: аппаратный уровень
- Применение: конфиденциальные проекты, военные изыскания
📊 Технические характеристики: цифры, которые меняют геодезию
Лазерный модуль 1535 нм: дальность и точность
Переход с 905 нм (L2) на 1535 нм (L3) — это не просто смена длины волны. Это принципиально иная физика:
- Дальность 950 метров против 450 м у L2 — рост в 2.1 раза
- Безопасность для глаз — класс 1 (инфракрасный), можно работать вблизи людей
- Проникающая способность — лучше проходит через туман, дымку, растительность
- Малое пятно луча — 0.25 mrad (размер пятна в 5 раз меньше L2 на той же дистанции)
- Обнаружение тонких объектов — провода ЛЭП, ветви деревьев, опоры
💡 Практическое значение: Меньшее пятно = больше деталей. L3 способен различать провода толщиной 5–10 мм на расстоянии 300 метров — критично для инспекции ЛЭП и телекоммуникационной инфраструктуры.
Вертикальная точность: соответствие инженерным стандартам
- ±3 см на высоте 120 м — масштаб карт 1:500
- ±5 см на высоте 300 м — масштаб 1:1000
- ±10 см на высоте 500 м — масштаб 1:2000
Это инженерный класс точности, который раньше требовал пилотируемой авиации или дорогостоящих наземных съёмок.
16 возвратов луча: сквозь растительность до земли
L2 поддерживал до 5 возвратов, L3 — до 16. Что это даёт на практике?
- Лесистая местность: луч пробивает многослойный полог леса, отражаясь от листвы, ветвей, стволов и, наконец, земли
- Плотная растительность: L3 захватывает значительно больше точек земли под деревьями — до 80% против 30–40% у L2
- Городская среда: отражения от балконов, окон, крыш, антенн — всё фиксируется с высокой детализацией
- Объёмное моделирование: можно строить 3D-модели многослойных структур (деревья, здания, мосты)
Частота импульсов: 2 миллиона в секунду
L3 поддерживает частоту до 2 МГц (2 миллиона импульсов в секунду) против 240 кГц у L2 — рост в 8.3 раза.
✅ Результат: Плотность облака точек в разы выше. Например, на высоте 300 м при скорости 17 м/с L3 генерирует до 400 точек на м² — этого достаточно для детализации отдельных объектов размером 10–20 см.
📷 Двойные RGB-камеры: фотограмметрия профессионального уровня
Одно из главных преимуществ L3 — две 100-мегапиксельные камеры с механическим затвором и объединённым полем зрения 107°.
Зачем две камеры?
- Широкий охват: 107° против 73.7° у L2 — на 45% больше площади за один снимок
- Меньше проходов: можно работать с боковым перекрытием всего 20% и получать качественные ортофотопланы
- Цветная колоризация облака точек: LiDAR-данные "окрашиваются" RGB-изображениями для реалистичных 3D-моделей
- Одновременная фотограмметрия: один вылет = LiDAR-скан + ортофотоплан (DOM) + цифровая модель рельефа (DEM)
Механический затвор и pixel binning
- Механический затвор — отсутствие эффекта rolling shutter (размытия при движении)
- Pixel binning: объединение пикселей для получения эффективных 25 Мп с увеличенным размером пикселя — лучше для условий низкой освещённости
- Интервал съёмки 0.5 с — против 0.7 с у L2, быстрее захват при высокой скорости полёта
🌍 Производительность: до 100 км² в день
При использовании с DJI Matrice 400 система L3 способна покрывать огромные площади:
- На высоте 300 м: до 10 км² за один вылет
- Дневная производительность: до 100 км² при оптимальных условиях
- На высоте 120 м (скорость 15 м/с): до 4 км² (около 1000 акров) за вылет
- Эффективность: на 54% выше, чем у L2 при тех же условиях
💡 Для сравнения: Традиционная наземная геодезическая съёмка площади 10 км² может занимать недели. L3 справляется за один вылет длительностью 30–40 минут.
🔄 Режимы сканирования: адаптация под задачу
L3 предлагает три режима сканирования LiDAR для разных сценариев:
📏 Linear (линейное)
- FOV: 80° горизонтально, 3° вертикально
- Применение: высокоточное картографирование рельефа
- Преимущество: максимально равномерное распределение точек
- Идеально для: топографических съёмок масштаба 1:500–1:1000
⭐ Star-Shaped (звездообразное)
- FOV: 80° × 80°
- Применение: леса и плотная городская застройка
- Преимущество: баланс точности и проникающей способности
- Идеально для: мониторинг лесов, городское моделирование
🔀 Non-Repetitive (неповторяющееся)
- FOV: 80° × 80°
- Применение: инспекция ЛЭП и сложных структур
- Преимущество: множественные углы сканирования, широкий охват
- Идеально для: ЛЭП, мосты, трубопроводы, башни
⚡ Power Line Follow (следование за ЛЭП)
- Режим: автоматическое следование за линией электропередач
- Высота слежения: 10–130 м (рекомендуется 50–80 м)
- Безопасность: не требуется калибровка курса, можно лететь выше
- Применение: инспекция линий высокого напряжения
📐 Полное сравнение: Zenmuse L3 vs L2
| Характеристика | Zenmuse L2 | Zenmuse L3 | Улучшение |
|---|---|---|---|
| Дальность обнаружения | До 450 м | До 950 м | +111% (в 2.1 раза) |
| Длина волны лазера | 905 нм | 1535 нм | Безопаснее для глаз |
| Расходимость луча | 0.2×0.6 mrad (FWHM) | 0.25 mrad (1/e²) | Пятно в 5 раз меньше |
| Частота импульсов | 240 кГц | 100 кГц–2 МГц | В 8.3 раза выше |
| Число возвратов | До 5 | До 16 | В 3.2 раза больше |
| Повторяемость измерений | — | 5 мм на 150 м (1σ) | Новая метрика |
| Вертикальная точность (150 м) | 4 см | 3.5 см | +12.5% точнее |
| Рабочая высота | До 150 м (оптимально) | До 500 м | В 3.3 раза выше |
| FOV LiDAR | 70° (горизонтально) | 80° (горизонтально) | +14% шире |
| RGB-камеры | 1× 20 Мп 4/3 CMOS | 2× 100 Мп 4/3 CMOS | В 10 раз больше пикселей |
| FOV RGB (объединённое) | 73.7° | 107° | +45% шире |
| Интервал съёмки | 0.7 с | 0.5 с | +40% быстрее |
| GSD (на 300 м) | — | 3 см | Профессиональный уровень |
| POS точность (курс) | — | 0.02° (1σ) | Высокая точность |
| Режимы сканирования | 2 (Repetitive, Non-Repetitive) | 3 (Linear, Star-Shaped, Non-Rep.) | Больше гибкости |
| Максимальная скорость | 15 м/с | 25 м/с | +67% быстрее |
| Покрытие (300 м, один вылет) | ~6.5 км² | ~10 км² | +54% эффективнее |
| Вес | 905 г | 1.6 кг (без коннектора) | +77% тяжелее |
| Совместимость | M400, M350 RTK, M300 RTK | M400 (только) | Эксклюзивно для M400 |
🔦 Лазерный модуль
Дальность L2
450 м
Дальность L3
950 м
Улучшение
+111%
📸 RGB-камеры
L2
1× 20 Мп
L3
2× 100 Мп
Улучшение
×10 пикселей
🎯 Точность
L2 (150 м)
4 см вертикально
L3 (150 м)
3.5 см вертикально
Улучшение
+12.5%
⚡ Производительность
L2 (300 м)
~6.5 км²/вылет
L3 (300 м)
~10 км²/вылет
Улучшение
+54%
🔢 Возвраты луча
L2
До 5 возвратов
L3
До 16 возвратов
Улучшение
×3.2 раза
🌲 Применение: от геодезии до археологии
DJI Zenmuse L3 создан для широкого спектра профессиональных задач:
🗺️ Топография и картография
- Создание топографических карт масштаба 1:500–1:2000
- Цифровые модели рельефа (DEM) и местности (DTM)
- Ортофотопланы (DOM) высокого разрешения
- Измерение объёмов карьеров и отвалов
⚡ Энергетическая инфраструктура
- Инспекция ЛЭП (режим Power Line Follow)
- Обнаружение провисания проводов
- Мониторинг растительности вблизи ЛЭП
- Проверка опор и изоляторов
🌲 Лесное хозяйство
- Оценка биомассы и объёма древесины
- Классификация видов деревьев
- Мониторинг вырубок и лесных пожаров
- Картографирование многослойной структуры леса
🏛️ Археология и культурное наследие
- Обнаружение остатков под растительностью
- 3D-реконструкция исторических объектов
- Мониторинг состояния памятников
- Документирование раскопок
⛰️ Мониторинг геологических угроз
- Обнаружение оползней и трещин
- Мониторинг деформаций склонов
- Анализ эрозии берегов
- Оценка риска природных катастроф
🏗️ Строительство и инженерия
- Предпроектные изыскания
- Мониторинг строительства
- Создание цифровых двойников объектов
- Проверка соответствия проекту
🔄 Комплексное решение: от съёмки до результата
DJI Zenmuse L3 — это часть end-to-end экосистемы, включающей:
- DJI Matrice 400 — флагманская платформа с RTK, 55-минутным полётом, защитой от дождя
- D-RTK 3 Multifunctional Station — базовая станция для сантиметровой точности позиционирования
- DJI Terra — программное обеспечение для обработки LiDAR-данных и создания 3D-моделей
- DJI Modify — инструмент для редактирования и уточнения 3D-моделей
- Gaussian Splatting — технология создания фотореалистичных моделей (до 100 млн точек, 4 ГБ VRAM, 30+ FPS)
✅ Рабочий процесс: Полёт с L3 → автоматическая выгрузка данных → обработка в DJI Terra → редактирование в DJI Modify → готовые результаты (ортофотоплан, DEM, 3D-модель, облако точек). Всё в рамках одной экосистемы.
🇷🇺 Перспективы для России
DJI Zenmuse L3 открывает новые возможности для российских компаний:
- Геодезия и картография — ускорение изыскательских работ в 10–20 раз
- Энергетика — мониторинг тысяч километров ЛЭП за считанные недели
- Лесное хозяйство — точная оценка лесных ресурсов на огромных территориях
- Нефтегаз — инспекция трубопроводов, мониторинг месторождений
- Археология — обнаружение исторических объектов в труднодоступных регионах
⚠️ Важно: Доступность L3 в России зависит от международных санкций и политики DJI. На момент публикации (ноябрь 2025) официальная информация о поставках в Россию отсутствует. Рекомендуем следить за новостями от авторизованных дистрибьюторов.
📌 Итог: новая эра воздушного LiDAR-сканирования
DJI Zenmuse L3 — это не просто обновление. Это переосмысление возможностей воздушного LiDAR:
- ✅ Дальность 950 м — в 2.1 раза больше L2
- ✅ 16 возвратов луча — сквозь густую растительность до земли
- ✅ Двойные 100 Мп RGB-камеры — фотограмметрия + LiDAR в одном вылете
- ✅ Точность ±3 см на 120 м — инженерный класс без GCP
- ✅ До 100 км² в день — производительность, ранее недостижимая для БПЛА
- ✅ End-to-end решение — от съёмки до готовых результатов в экосистеме DJI
Для профессионалов геодезии, энергетики, лесного хозяйства и инженерных изысканий L3 становится новым стандартом эффективности. DJI продолжает радовать новинками профессиональный сегмент — надеемся, эти технологии скоро найдут широкое применение и в России. 📡🚁
