⚡ Чем опасны длинные кабели питания в дроне: индуктивность, потери и помехи
📋 Содержание
🔌 Проблема №1: индуктивность и скачки напряжения

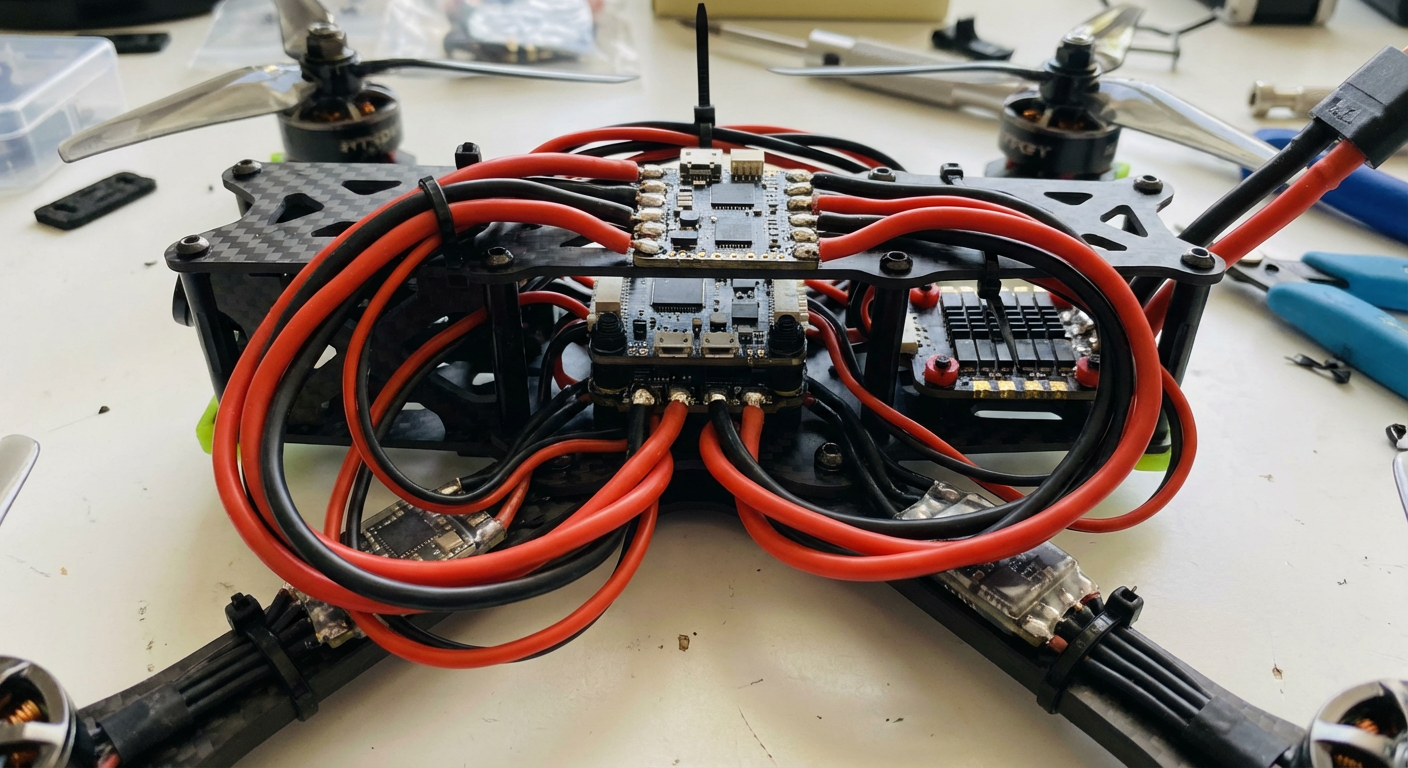

Главная беда длинных проводов — паразитная индуктивность. Каждый провод в дроне работает как маленькая катушка индуктивности. Чем он длиннее, тем выше индуктивность.
Что происходит при резком изменении тока?
Когда вы резко даёте газ или делаете маневр:
- Ток в системе резко возрастает (с 10А до 80А за доли секунды)
- Индуктивность провода сопротивляется изменению тока — возникает электродвижущая сила (ЭДС)
- Появляются скачки напряжения — voltage spikes, которые могут достигать двойного напряжения батареи
Закон индукции Фарадея:
Vspike = L × (dI/dt)
Где L — индуктивность провода, dI/dt — скорость изменения тока
Пример: при торможении моторов (резкий сброс газа) они работают как генераторы, отдавая энергию обратно в батарею. Индуктивность длинного провода создаёт скачок напряжения до 2× напряжения батареи (например, 4S батарея 16.8V → скачок до 33V).
- Пробой MOSFET транзисторов в ESC (чаще всего причина выхода из строя)
- Повреждение конденсаторов на плате ESC
- Сброс (reset) полётного контроллера при скачке
- Сброс видеопередатчика (VTX) — потеря изображения в очках
- Повреждение BEC (понижающего преобразователя напряжения)
Почему конденсаторы не всегда спасают?
Конденсаторы Low ESR на входе ESC призваны гасить эти скачки, но их эффективность зависит от длины провода от конденсатора до ESC. Если провод длинный, индуктивность "отменяет" работу конденсатора — он просто не успевает компенсировать скачок.
📉 Проблема №2: падение напряжения на проводах
Каждый провод имеет сопротивление. Чем он длиннее и тоньше, тем выше сопротивление и больше потерь напряжения.
Закон Ома в действии
Падение напряжения на проводе:
Vdrop = I × Rпровод
Где I — ток нагрузки, Rпровод — сопротивление провода
Сопротивление провода рассчитывается по формуле:
R = ρ × (L / S)
Где ρ — удельное сопротивление меди (0.0175 Ом·мм²/м), L — длина провода (м), S — сечение (мм²)
Практический пример расчёта
⚙️ Сценарий: 5-дюймовый дрон с 4S батареей
Исходные данные:
- Батарея: 4S (16.8V полный заряд)
- Пиковый ток: 80А (при полном газе)
- Провод: 14 AWG (сечение 2.08 мм²)
- Длина провода от батареи до ESC: 40 см (туда и обратно = 80 см)
Расчёт сопротивления провода:
R = 0.0175 × (0.8 / 2.08) = 0.0067 Ом
Падение напряжения при 80А:
Vdrop = 80 × 0.0067 = 0.54V
Результат: На входе ESC вместо 16.8V будет 16.26V (потеря 3.2% напряжения).
Теперь сравним с коротким проводом:
✅ Оптимальный сценарий: короткий провод 12 AWG
Исходные данные:
- Провод: 12 AWG (сечение 3.31 мм²)
- Длина: 20 см (туда и обратно = 40 см)
Расчёт сопротивления:
R = 0.0175 × (0.4 / 3.31) = 0.0021 Ом
Падение напряжения при 80А:
Vdrop = 80 × 0.0021 = 0.17V
Результат: Потери снижены в 3 раза! (0.17V вместо 0.54V)
Последствия падения напряжения
| Напряжение на ESC | Что происходит | Последствия |
|---|---|---|
| 16.8V (идеал) | Нормальная работа моторов | Максимальная тяга и скорость |
| 16.2V (просадка 0.6V) | Моторы получают меньше мощности | Потеря 5-7% тяги, медленнее разгон |
| 15.5V (просадка 1.3V) | Сильная просадка под нагрузкой | Десинхронизация моторов, потеря управления |
| < 14V (критическая просадка) | ESC уходит в защиту | Сброс ESC, падение дрона |
📡 Проблема №3: электромагнитные помехи (EMI)
Длинные силовые провода — это антенны, которые излучают электромагнитные помехи. Чем выше ток и чем длиннее провод, тем сильнее помехи.
Куда бьют помехи?
🎥 Видеосистема
- Симптомы: полосы на изображении, "снег", мерцание
- Причина: низкочастотные пульсации от моторов накладываются на видеосигнал
- Частота помех: 100-500 Гц (частота ШИМ ESC)
- Решение: LC-фильтры на линии питания камеры и VTX
🧭 Гироскоп и акселерометр
- Симптомы: "дрожь" в полёте, плавающий горизонт
- Причина: помехи влияют на опорное напряжение датчиков
- Частота помех: широкополосный шум
- Решение: экранированные провода, фильтры на линии 3.3V/5V
📶 Приёмник RC
- Симптомы: потеря связи, failsafe в полёте
- Причина: помехи забивают частоты 2.4 ГГц / 900 МГц
- Частота помех: гармоники ESC (до 5 ГГц)
- Решение: разнесение приёмника и силовых проводов, конденсаторы
🛰️ GPS
- Симптомы: потеря спутников, дрейф позиции
- Причина: помехи на частотах 1.2-1.6 ГГц (GPS L1)
- Частота помех: высшие гармоники ШИМ
- Решение: поднять GPS на мачте, экранирование проводов
🧮 Расчёты и формулы: сколько теряем
Таблица падения напряжения в зависимости от длины и сечения
| Сечение провода (AWG) | Площадь (мм²) | Длина 20 см (80А) | Длина 40 см (80А) | Длина 60 см (80А) |
|---|---|---|---|---|
| 16 AWG | 1.31 мм² | 0.43V (2.6%) | 0.85V (5.1%) | 1.28V (7.6%) |
| 14 AWG | 2.08 мм² | 0.27V (1.6%) | 0.54V (3.2%) | 0.80V (4.8%) |
| 12 AWG | 3.31 мм² | 0.17V (1.0%) | 0.34V (2.0%) | 0.50V (3.0%) |
| 10 AWG | 5.26 мм² | 0.11V (0.6%) | 0.21V (1.3%) | 0.32V (1.9%) |
⚠️ Как длинные провода приводят к десинхронизации моторов
Десинхронизация (desync) — это потеря синхронизации между ESC и мотором. Мотор начинает "дергаться", теряет обороты или полностью останавливается. В полёте это приводит к падению дрона.
Механизм десинхронизации
──────────────────────
Батарея (16.8V) → Короткий провод → ESC (16.7V) → Мотор
ESC точно отслеживает положение ротора → Синхронизация ✓
──────────────────────
ДЕСИНХРОНИЗАЦИЯ ИЗ-ЗА ДЛИННОГО ПРОВОДА
──────────────────────
Батарея (16.8V) → Длинный провод → ESC (15.5V) → Мотор
Резкий маневр → Ток скачет до 100А → Просадка до 14V ✗
ESC теряет положение ротора → Мотор срывается → Падение!
Причины десинхронизации из-за длинных проводов
- Глубокая просадка напряжения: ESC видит низкое напряжение и не может корректно коммутировать фазы мотора
- Скачки напряжения от индуктивности: внезапные пики сбивают BEMF (обратная ЭДС) датчики ESC
- Запаздывание сигнала: индуктивность создаёт задержку в отклике ESC на команды
- Помехи на линии управления: EMI от силовых проводов влияет на сигнальную линию ESC ↔ FC
✅ Правильная прокладка: что делать
Золотые правила силовой цепи дрона
📏 Длина проводов
- Батарея → PDB/ESC: не более 15-20 см (оптимально 10 см)
- PDB → ESC: не более 5-10 см
- ESC → Мотор: не более 8-12 см
- Правило: провод должен быть натянут, но без избытка
🔌 Сечение проводов
- 3-4S дрон (до 100А): 14 AWG минимум, 12 AWG рекомендуется
- 5-6S дрон (до 150А): 12 AWG минимум, 10 AWG рекомендуется
- Гоночные дроны: всегда 12 AWG или толще
- Не экономьте: лишний грамм провода лучше, чем десинк в полёте
🛡️ Конденсаторы
- Тип: Low ESR электролитические (330-1000 мкФ, 35V)
- Расположение: максимально близко к контактам ESC (не дальше 5 см)
- Количество: минимум 1 на ESC, лучше 2-3 параллельно
- Дополнительно: керамические конденсаторы 100 нФ для высоких частот
🔧 Фильтрация
- LC-фильтры: на линии питания камеры и VTX (индуктивность + конденсатор)
- Феррит: надеть на силовой провод 2-3 ферритовых кольца
- Экранирование: силовые провода в оплётке или термоусадке с фольгой
- Разнесение: силовые и сигнальные провода под углом 90° друг к другу
Схема правильной прокладки
───────────────────────────────────
[Батарея XT60]
│
│ ← 12 AWG, макс. 15 см
│
[Конденсаторы 1000мкФ × 2]
│
│ ← 12 AWG, макс. 5 см
│
[PDB / 4-in-1 ESC]
│
│ ← 14-16 AWG, макс. 10 см
│
[Моторы]
Отдельная линия для видео:
[PDB] → [LC-фильтр] → [Камера + VTX]
GPS и приёмник — на максимальном расстоянии от силовых проводов!
📊 Выбор сечения провода: таблица AWG
| Размер AWG | Площадь (мм²) | Диаметр (мм) | Макс. ток (постоянный) | Применение в дроне |
|---|---|---|---|---|
| 16 AWG | 1.31 мм² | 1.29 мм | 10-15 А | Tiny Whoop, micro дроны |
| 14 AWG | 2.08 мм² | 1.63 мм | 15-25 А | 3-4S дроны, синематика |
| 12 AWG | 3.31 мм² | 2.05 мм | 20-35 А | 4-5S гонки, фристайл (рекомендуется) |
| 10 AWG | 5.26 мм² | 2.59 мм | 30-50 А | 6S дроны, большие платформы |
| 8 AWG | 8.37 мм² | 3.26 мм | 40-70 А | X-класс, тяжёлые платформы |
🎯 Итоговый вывод
Длинные провода — враг стабильности
Индуктивность: Длинные провода создают паразитную индуктивность, которая при резких изменениях тока (газ, маневры) вызывает скачки напряжения до 2× напряжения батареи. Это бьёт по ESC, конденсаторам и может привести к выходу из строя.
Падение напряжения: Сопротивление провода съедает напряжение. При длине 40 см и сечении 14 AWG потери составляют 0.54V (3.2%) при токе 80А. Это критично для моторов и может вызвать десинхронизацию.
Помехи (EMI): Длинные силовые провода излучают электромагнитные помехи, которые влияют на видео (полосы, мерцание), гироскоп (дрожь), GPS (потеря спутников) и приёмник (failsafe).
Решение: Держите провода короткими (10-15 см от батареи до ESC), используйте правильное сечение (12 AWG для 4-5S), ставьте конденсаторы Low ESR близко к ESC, применяйте LC-фильтры для видео и разносите силовые и сигнальные линии.
Итог: Лишние сантиметры провода — это не просто вопрос аккуратности. Это прямая угроза стабильности и безопасности полёта. В воздухе за это платят потерей управления и аппарата.
