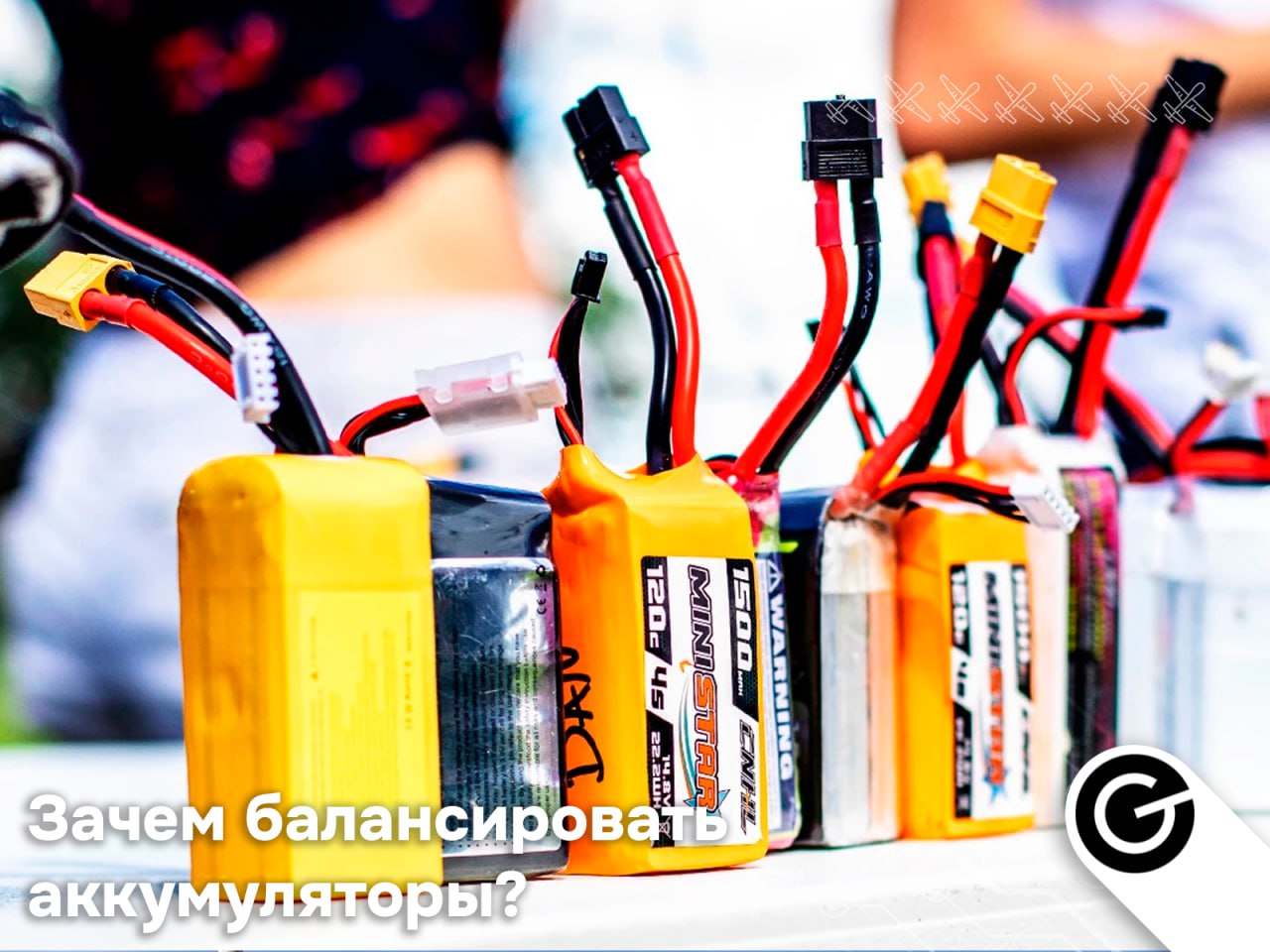

🔋 Балансировка LiPo: зачем нужна и чем грозит её отсутствие
LiPo-аккумуляторы, которые используются в FPV-дронах, состоят из нескольких ячеек (банок), соединённых последовательно. Каждая банка должна иметь одинаковое напряжение — обычно в диапазоне 3.7–4.2 В. Балансировка — это процесс выравнивания заряда между банками, чтобы все они работали синхронно. Звучит просто, но игнорирование балансировки приводит к потере ёмкости, перегреву, вздутию и даже возгоранию аккумулятора. Давайте разберёмся, почему это критично.
🔌 Структура LiPo: банки в последовательности
LiPo-батарея состоит из отдельных ячеек (банок), каждая с номиналом 3.7 В. Количество ячеек определяет общее напряжение:
- 1S (1 банка): 3.7 В номинально, 4.2 В заряжено, 3.0 В разряжено
- 2S (2 банки): 7.4 В номинально, 8.4 В полностью заряжено
- 3S (3 банки): 11.1 В номинально, 12.6 В полностью заряжено (стандарт для 5" FPV)
- 4S (4 банки): 14.8 В номинально, 16.8 В полностью заряжено
- 5S (5 банок): 18.5 В номинально, 21.0 В полностью заряжено
- 6S (6 банок): 22.2 В номинально, 25.2 В полностью заряжено
💡 Важно помнить: никогда не разряжайте LiPo ниже 3.0 В на ячейку! При разряде ниже этого напряжения ячейка получает необратимый ущерб. Рекомендуется приземляться, когда напряжение упадёт до 3.5–3.6 В на ячейку (или OSD показывает 10.5–10.8 В для 3S).
⚠️ Почему банки теряют баланс?
Каждая банка LiPo имеет слегка отличающееся внутреннее сопротивление и другие характеристики. Со временем и при использовании это приводит к дисбалансу:
- Разные скорости саморазряда: одна ячейка может терять заряд быстрее другой, даже если батарея лежит без использования
- Неравномерный расход энергии при полёте: один мотор может потреблять больше тока, чем другой, это создаёт асимметричную нагрузку
- Разные величины внутреннего сопротивления: даже новые батареи не идеальны, и это различие усугубляется с возрастом
- Переполнение одной ячейки: при зарядке без балансировки одна ячейка может достичь 4.2 В, пока другие остаются на 4.0 В
- Недозарядка другой ячейки: при разрядке одна ячейка может упасть до 2.8 В, пока другие на 3.1 В
🚨 Последствия игнорирования балансировки
❌ Долгосрочные проблемы
- Ускоренная деградация: переполненная ячейка теряет ёмкость быстрее
- Снижение общей ёмкости: батарея уже не держит полный заряд
- Падение мощности: дрон становится "вялым", меньше тяги
- Увеличение внутреннего сопротивления: батарея больше нагревается при нагрузке
- Нестабильная работа: напряжение может внезапно проседать при пиковых нагрузках
⚡ Непредвиденные и опасные сценарии
- Вздутие (puffing): переполненная ячейка производит газ, корпус батареи раздувается
- Тепловой разгон (thermal runaway): переполненная ячейка перегревается, может загореться
- Неточный расчёт заряда: FC видит только общее напряжение, но не видит разбалансировку
- Внезапное падение дрона: одна ячейка полностью разряжена, батарея отключилась
- Короткое замыкание: при критичном разряде ячейка может замкнуться внутренне
- Пожар: в худшем случае химическая реакция в переполненной ячейке может привести к возгоранию
⚠️ Критическое предупреждение: неправильно заряженная LiPo-батарея — это потенциальная бомба. Вздутая батарея, перегретая батарея или батарея с неправильным напряжением ячеек может воспламениться без предупреждения.
🔋 Как работает балансировка?
Балансировочный разъём (balance connector) на LiPo-батарее позволяет зарядному устройству контролировать каждую ячейку отдельно.
Структура балансировочного разъёма
- 2S (2 ячейки): 3 провода (GND, Cell 1, Cell 2)
- 3S (3 ячейки): 4 провода (GND, Cell 1, Cell 2, Cell 3)
- 4S (4 ячейки): 5 проводов (GND, Cell 1, Cell 2, Cell 3, Cell 4)
- Правило: всегда один провод больше, чем количество ячеек
Два способа балансировки
🟠 Пассивная балансировка (Passive)
- Как работает: через резистор "сбрасывает" лишнее напряжение с переполненных ячеек
- Скорость: медленная, занимает время
- Эффективность: низкая, энергия теряется в виде тепла
- Применение: дешёвые зарядные устройства, медленная зарядка
- Преимущество: простая, дешёвая конструкция
- Недостаток: работает только при зарядке, не при разрядке
🟢 Активная балансировка (Active)
- Как работает: перераспределяет энергию от сильных ячеек к слабым
- Скорость: быстрая и эффективная
- Эффективность: высокая, минимальные потери энергии
- Применение: профессиональные зарядные устройства, быстрая зарядка
- Преимущество: работает при зарядке И разрядке
- Недостаток: дороже, сложнее конструкция
✅ Правильная процедура балансировки
Как балансировать батарею:
- Используйте правильное зарядное устройство: с функцией балансировки (IMAX B6, XT60, и т.д.)
- Всегда подключайте балансировочный разъём: даже если кажется, что ненужно
- Выбирайте режим "Balance Charge": НЕ просто "Charge"
- Установите правильный ток: 0.5–1 А для типичной FPV-батареи 3S
- Выберите правильное напряжение: 12.6 В для 3S (4.2 В × 3), 16.8 В для 4S (4.2 В × 4)
- Дождитесь завершения: не прерывайте процесс преждевременно
- Проверьте результат: используйте тестер напряжения ячеек, все должны быть в пределах 0.01 В (10 мВ)
- Храните правильно: после полёта храните батарею на 3.7–3.8 В на ячейку (т.е. 11.1–11.4 В для 3S)
📊 Цикл балансировки: график обслуживания
| Тип использования | Частота балансировки | Заметки |
|---|---|---|
| Интенсивный FPV (каждый день) | Каждый раз после полёта | Батарея работает на пределе, балансировка после каждой зарядки обязательна |
| Регулярный FPV (несколько раз в неделю) | После каждой 3–5 полётов | Один раз в неделю обычно достаточно |
| Случайный полёт | После каждого 5–10 цикла зарядки | Минимальный режим обслуживания |
| Долгое хранилище (месяцы) | Перед хранением и каждый месяц | Батареи саморазряжаются, проверяйте перед длительным хранением |
| Если батарея недавно куплена | ДО первого использования | Даже новые батареи могут быть разбалансированы из магазина |
🔍 Как проверить баланс батареи?
- Тестер напряжения ячеек: подключите балансировочный разъём, прибор покажет напряжение каждой ячейки
- Правило нормы: разница между ячейками не должна превышать 0.01–0.05 В (10–50 мВ)
- Идеальная ситуация: все ячейки в пределах 0.01 В друг от друга
- Настораживающие знаки: разница 0.1 В и более между ячейками — признак проблемы
- Повреждённая ячейка: если одна ячейка отличается на 0.3 В или более, батарея может быть неисправна
✅ Совет GoDrone: инвестируйте в хороший тестер напряжения ячеек (обычно $10–$20). Он поможет вам контролировать здоровье ваших батарей и избежать опасных ситуаций.
🛑 Признаки мёртвой или повреждённой батареи
- Вздутие (puffing): батарея вздулась и больше не влезает в отсек — выбросьте её!
- Огромный разброс по ячейкам: например, 4.1 В, 4.0 В, 3.4 В для 3S
- Одна «мёртвая» ячейка: показывает 2.5 В вместо 3.7–4.2 В
- Батарея очень горячая после зарядки: нормально, если тепло, опасно, если обжечь руку
- Батарея саморазряжается за день: свидетельствует о внутреннем коротком замыканию
- Дрон резко теряет мощность в полёте: даже если показатель напряжения нормален
📌 Итог: балансировка — это страховка
Балансировка LiPo-батареи — это не косметическая процедура, а критически важная практика обслуживания.
- ✅ Защита от пожара: правильная балансировка предотвращает тепловой разгон
- ✅ Увеличение долговечности: батарея служит 200+ циклов вместо 100
- ✅ Стабильная мощность: дрон летает предсказуемо и мощно
- ✅ Точный расчёт заряда: FC правильно измеряет оставшуюся энергию
- ✅ Предсказуемая гибель: вы знаете, когда батарея умрёт, вместо внезапного отказа
- ✅ Экономия денег: правильное обслуживание экономит на замене батарей
Простое правило: балансируйте каждый 5–10 цикл зарядки, при активных FPV-полётах — каждый раз. Используйте качественные балансирные зарядники и не храните батареи с разбросом по банкам больше 0.02 В. И тогда ваши батареи будут жить долго и счастливо. 🔋💙
